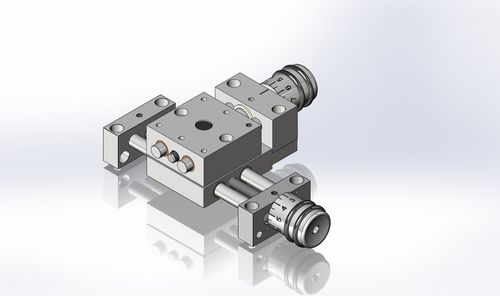

Linearer Positioniertisch KT7312-KR-PT2512

manuell2-Achs

Kreuztisch Basis lang KR KT7312-KR Artikelnummer: KT7312-KR Schlittenform für direkte Montage von Positioniertisch kurz PT2512, Drehknopf zeigt nach rechts axial spielfrei vorgespannt, selbsthemmend Radialspiel der Führungen <0,02mm 1 Teilstrich entspricht 0,05mm Verstellweg Spindelsteigung 1mm Einsatztemperatur -20°C bis +70°C Funktion: Der Schlitten des Kreuztisches ist durch Drehen des Skalenknopfes von Hand verstellbar. Ein Teilstrich des Skalenknopfes entspricht 0,05 mm Längsbewegung. Durch die vorgespannte Spindel und Spindelmutter ist kein Klemmen nach dem Verstellen notwendig. Die Spindel kann zusätzlich im Lagerbock mit der Klemmschraube KS-M4X7 fixiert werden (Zubehör). Ausführung: Lagerbock und Schlitten aus Aluminium eloxiert Führungssäulen und Spindel aus rostfreiem Stahl Gleitführungen aus Messing Bestellbeispiel: KT7312-KR KT = Kreuztisch Basis 73 = Hub=73mm 12 = Baugröße 12 (Ø Führungssäulen) K = Schlittenform für direkte Montage von Positioniertisch kurz R = Skalenknopf des zu montierenden Positioniertisches zeigt nach rechts Besondere Features: Freie Wahl der Null-Position: Nach Lösen der Klemmschraube kann der Skalenring unabhängig von der Spindel verdreht und wieder geklemmt werden.
