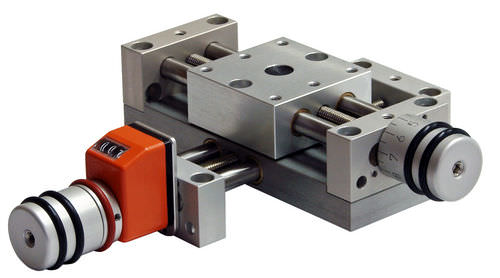

Linearer Positioniertisch KT4808-L-PA-PT4808-SKL

manuell2-AchsPositionsanzeiger

BESONDERHEITEN ▪ Spindel selbsthemmend ▪ Umkehrspiel < 0,02mm ▪ kein Klemmen nach dem Verstellen nötig ▪ wartungsfreie stabile Gleitführungen ▪ vielseitige Montagemöglichkeiten ▪ Baukastensystem ▪ 2 Baugrössen ANWENDUNG Zum Positionieren von Bauteilen und Baugruppen aller Art (z.B. Anschläge, Sensoren, Endschalter, Tische, Kameras, ganze Baugruppen usw.) Formatverstellung an Maschinen AUSFÜHRUNG ▪ Lagerbock und Schlitten aus Aluminium eloxiert ▪ Führungssäulen und Spindel aus Stahl rostfrei ▪ Führung Gleitlager wartungsfrei mit weniger als 0,02mm Radialspiel ▪ Positionsanzeiger in 4 Anbaulagen fixierbar ▪ Anzeigewert des Positionsanzeigers verstellbar FUNKTION Der Schlitten des Aufbautischs ist durch Drehen des Skalenknopfes von Hand verstellbar. Ein Teilstrich des Skalenknopfes entspricht 0,1 mm Längsbewegung. Die Spindel kann am Lagerbock im Gewinde D5 mit einer Schraube zusätzlich geklemmt werden. Der Schlitten des Basistisches ist durch Drehen des Verstellknopfes von Hand verstellbar. Der Positionsanzeiger zählt in 0,1mm Schritten im Uhrzeigersinn aufsteigend. Der Anzeigewert kann durch Drehen des roten Mitnehmerrings vom Kunden eingestellt werden. Mitnehmerring klemmbar. Die Anbaulage des Positionsanzeigers kann mittels einer Schraube vom Kunden in 4 Stellungen fixiert werden. Die Spindel kann am Lagerbock auf der Seite des Drehknopfes im Gewinde D5 mit einer Schraube zusätzlich geklemmt werden.
