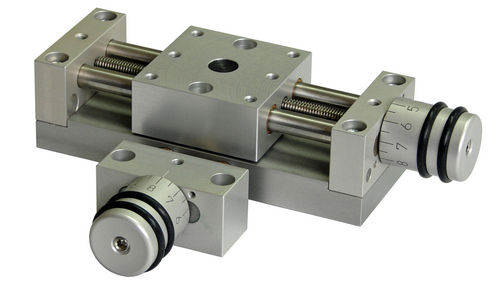

Linearer Positioniertisch KT1104-L-PT2304-SKL

manuell2-Achs

BESONDERHEITEN ▪ Spindel selbsthemmend ▪ Umkehrspiel < 0,02mm ▪ kein Klemmen nach dem Verstellen nötig ▪ wartungsfreie stabile Gleitführungen ▪ vielseitige Montagemöglichkeiten ▪ Baukastensystem ▪ 3 Baugrössen ANWENDUNG Zum Positionieren von Bauteilen und Baugruppen aller Art (z.B. Anschläge, Sensoren, Endschalter, Tische, Kameras, ganze Baugruppen usw.) Formatverstellung an Maschinen AUSFÜHRUNG ▪ Lagerbock und Schlitten aus Aluminium eloxiert ▪ Führungssäulen und Spindel aus Stahl rostfrei ▪ Führung Gleitlager wartungsfrei mit weniger als 0,02mm Radialspiel FUNKTION Die Schlitten der Kreuztische sind durch Drehen des Skalenknopfes von Hand verstellbar. Ein Teilstrich des Skalenknopfes entspricht 0,1 mm ängsbewegung. Die Spindel kann am Lagerbock im Gewinde D5 mit einer Schraube zusätzlich geklemmt werden.
