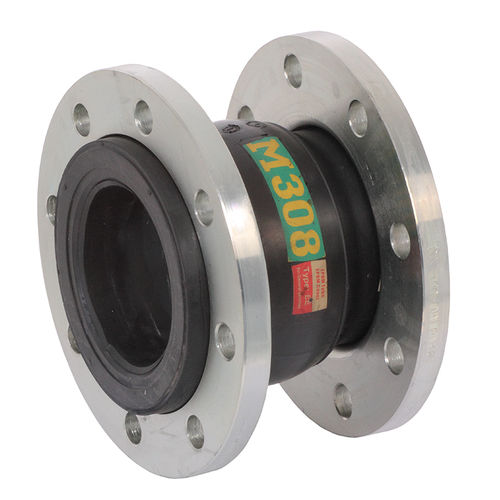

Gummi-Kompensator 308 TIFQ rundFlanschfür Wasser
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Material
- Gummi
- Form
- rund
- Montage
- Flansch
- Anwendungsbereich
- für Kanalisationen, für Wasser
- Weitere Eigenschaften
- flexibel
- Nominaldurchmesser
Max: 400 mm
(15,75 in)Min: 32 mm
(1,26 in)- Arbeitstemperatur
Max: 110 °C
(230 °F)Min: -10 °C
(14 °F)- Länge
Max: 265 mm
(10,43 in)Min: 95 mm
(3,74 in)- Druck
Max: 16 bar
(232,1 psi)Min: 8,8 bar
(127,6 psi)
Beschreibung
Vor der Montage der Muffe an der Rohrleitung ist zu prüfen, ob das Innere des Gehäuses vollständig sauber ist; eventuelle Verunreinigungen müssen entfernt werden, um eine einwandfreie Funktion zu gewährleisten. Wenn Sie Druckluft zur Verfügung haben, verwenden Sie diese für eine bessere Reinigung. Die Gegenflansche der Rohrleitung müssen parallel sein und fluchtende Löcher haben. Prüfen Sie den Abstand zwischen ihnen und berücksichtigen Sie dabei, dass der äußere Teil der Verbindung, der als Dichtung dient, nach dem Schließen der Bolzen abdichtet. Setzen Sie die Schrauben in die flachen Löcher ein und ziehen Sie sie in diametral entgegengesetzter Reihenfolge an (für eine bessere Verformung des äußeren Teils der Verbindung).
ANMERKUNG: Bei starken und andauernden Beanspruchungen ist es ratsam, einen Hubbegrenzer für die Verbindungen zu verwenden (Nr. 307).
---
Kataloge
Joint – Item 308 TIFQ
1 Seiten
