Ventil mit Faltenbalgabdichtung 64 series
Kugelsitzmit HandradDurchsatzkontrolle

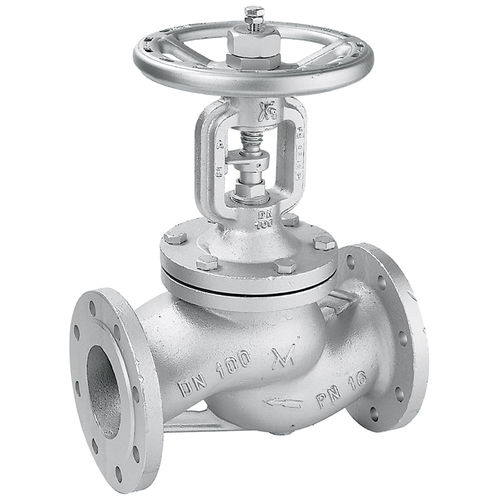

Ventil mit Faltenbalgabdichtung - 64 series - Mival - Kugelsitz / mit Handrad / Durchsatzkontrolle
Ventil mit Faltenbalgabdichtung - 64 series - Mival - Kugelsitz / mit Handrad / Durchsatzkontrolle
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Kugelsitz
Betätigung
mit Handrad
Funktion
Durchsatzkontrolle
Medium
für Heißwasser, für Öl, für Luft, für Dampf
Korpus
Flansch, Modular, Edelstahl, Kohlenstoffstahl, Gusseisen, Graphit
Anwendung
für Heizanlage, für Tanks, für Heizkessel
Weitere Eigenschaften
Standard, mit Verriegelung, mit Faltenbalgabdichtung
DN

Max: 300 mm
(11,811 in)

Min: 15 mm
(0,591 in)

Druck

Max: 16 bar
(232,1 psi)

Min: 11,2 bar
(162,4 psi)

Temperatur

Max: 350 °C
(662 °F)

Min: -10 °C
(14 °F)

Durchsatz

Max: 1.493 m³/h
(52.724,8 ft³/h)

Min: 4,6 m³/h
(162,45 ft³/h)

Beschreibung

Stromlinienförmige Strömungsventile, Stromlinienförmige Strömungsventile mit Faltenbalg, Stromlinienförmige Strömungsventile mit Faltenbalg auf Sphäroguss PN 16 (EN-GJS-400-18-LT) Stromlinienförmiges Strömungsventil mit Außengewinde Serie PN 16. Wartungsfrei. Gehäuse und Joch aus Sphäroguss EN-GJS-400-18-LT. Spindel, Faltenbalg und Dichtsitze aus Edelstahl. Dichtungen aus Graphit und rostfreiem Stahl. Handrad aus Kohlenstoffstahl. Das Ventil ist serienmäßig ausgestattet mit: Stellungsanzeige, Sicherheitsrücksitz auf der Spindel, Hubbegrenzer, Schmiervorrichtung, Feststellschraube. Anschlussflansche bearbeitet und gebohrt nach EN 1092-2 PN 16 mit erhöhter Stirnfläche.

---

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von Mival anzeigen
