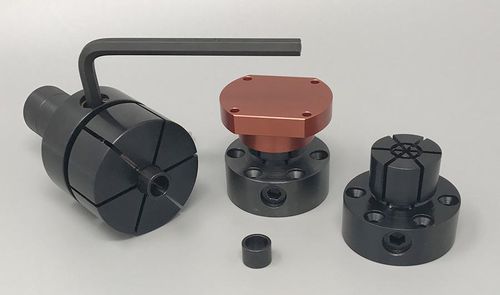

Mechanisches Klemmelement Side-Loc Xpansion

zur maschinellen FertigungWelleNocken

Seitlich angebrachte Spannklemmen Die Side-Loc Spannklemme wird von der Seite betätigt und ist somit perfekt für Sacklochanwendungen geeignet und wird sowohl für Fräs- als auch für Drehautomatenanwendungen hergestellt. Die Nockenwelle und der Kolben spreizen die Klemme von der Seite. Gleiche Einbaumaße wie unsere originale ID-Klemme. Die Side-Loc Spannklemme wird durch Drehen einer seitlichen Nockenwelle mit Buchsenkopf betätigt, die einen konischen Kolben bewegt, um die Klemme zu erweitern. Der Sicherungsring bietet einen genau voreingestellten Durchmesser und eine hohe Steifigkeit für die Bearbeitung. Maximales Drehmoment am Sicherungsring 10 ft. lbs. (13 N.m.). Wie unsere originalen ID Xpansion™ Klemmen hat auch die Side-Loc Xpansion Clamp die Totlängenfunktion, die für enge Toleranzmaße entscheidend ist. Die Side-Loc Spannklemme ist in zwei Ausführungen erhältlich: eine für Fräsarbeiten und eine für Drehmaschinenanwendungen. Für jedes Modell ist eine Größe erhältlich. Die Fräse Side-Loc Xpansion Clamp kann von 1.120 bis .710 (28.4 bis 18mm) und die Drehmaschinenversion von 2.09 bis.710 (53 bis 18mm) bearbeitet werden. Die Drehmaschinenversion hat einen 1″ (25mm) Zylinderschaft.
