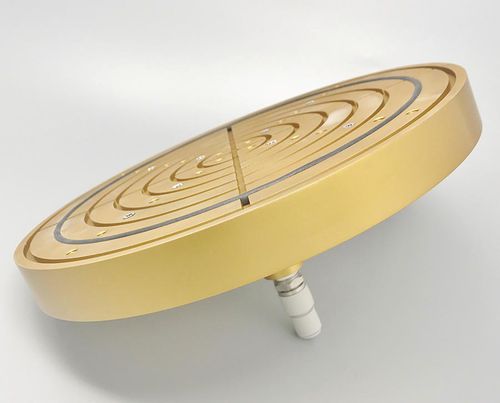

Rotierende Vakuumspannplatte Roto-Vac Gen II

Kreisfür Drehen

Rotierendes Vakuumspannfutter Ja, es ist wahr! Ein Vakuumsystem für Ihre Drehmaschine oder Ihren Drehtisch, das auf Wunsch auch für solche Anwendungen geeignet ist, die mit herkömmlichen Methoden nicht gehalten werden können. Obwohl ursprünglich für dünne Materialien und Verbundwerkstoffe entwickelt, entdeckten wir, dass wir mit unseren neu entwickelten Vakuumgreifern aggressiver als erwartet bearbeiten können. Diese Greifer hinterlassen Vertiefungen auf der Rückseite des Werkstücks, erhöhen jedoch die seitliche Belastung in einigen Fällen um mehr als 400%! Die Greifer können bei Bedarf in den 32 M6-Gewindebohrungen auf der Stirnseite angehoben, abgesenkt oder verschoben werden, um die Größe der Vakuumkammer leicht ändern zu können, indem das Dichtungsmaterial aus einer der 9 Nuten entfernt oder wieder eingebaut wird. Wählen Sie immer den größtmöglichen Durchmesser für Ihre Anwendung. Hergestellt aus einem massiven Knüppel, gewährleistet er die Rundlaufgenauigkeit zwischen Welle und Vakuumkammern, erhöht die Steifigkeit und das zusätzliche Material, das benötigt wird, wenn kundenspezifische Modifikationen erforderlich sind. Zum Beispiel: Reduzierung der Größe der Planscheibe oder des Wellendurchmessers sowie Spiegelbildbearbeitung des Werkstücks in die Planscheibe für kundenspezifische Anwendungen. Drehdruck zum Verbinden von Armaturen, die für 1.100 U/min ausgelegt sind, jedoch müssen bei der Verwendung dieses Produkts allgemeine Bearbeitungspraktiken und der gesunde Menschenverstand berücksichtigt werden. Empfohlen für Anwendungen in der Leichtbearbeitung - bitte kontaktieren Sie uns bei Fragen. Die Verschraubungen sind für 5/16 oder 8mm Rohre. Bei der Verwendung auf der Drehmaschine ist ein Stahlrohr mit einer Kühlmittelfalle zwischen Vakuumpumpe und Vakuumfutter erforderlich. Flexrohre können auf Drehtischen verwendet werden, obwohl Stahlrohre immer die bevorzugte Methode sind.
