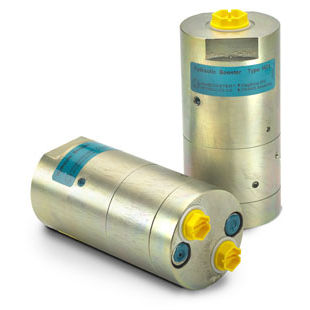

Oszillierender Mini-Booster HC4

Öl

Beschreibung Der HC4 eignet sich hervorragend für Anwendungen, in denen ein größeres Volumen von Hochdruckflüssigkeit erforderlich ist. Der HC4 ist ein kompaktes Gerät mit einem Gewicht von nur 3,7 kg, aber einer Fördermenge von bis zu 7,0 l/min am Ausgang. Wie der HC2 verstärkt er den Eingangsdruck und kompensiert automatisch den Ölverbrauch, um den Hochdruck konstant zu halten. Die Einstellung des Ausgangsdrucks erfolgt über die Regelung des Eingangsdrucks. Funktionen Die grundlegende Funktionsweise im Funktionsdiagramm dargestellt. Öl wird über das Wegeventil CV zum Anschluss IN geführt und fließt ungehindert durch die Rückschlagventile KV1, KV2 und DV zur Hochdruckseite H. In diesem Zustand, der sogenannten Eilgangsfunktion, wird der maximale Durchfluss durch den Verstärker erzielt. Wenn auf der Hochdruckseite H der Pumpendruck erreicht wird, schließen die Ventile KV1, KV2 und DV. Der Enddruck wird von der oszillierenden Pumpeneinheit OP aufgebaut. Die Einheit wird automatisch angehalten, wenn der Enddruck auf der Hochdruckseite H erreicht ist. Wenn der Druck auf der Hochdruckseite aufgrund von Verbrauch oder einer Leckage abfällt,wird automatisch das Ventil OP betätigt, um den Enddruck konstant zu halten.
