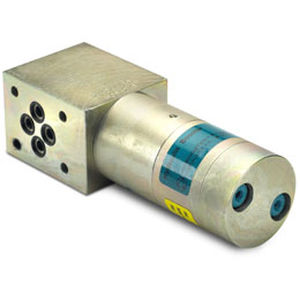

Oszillierender Mini-Booster HC3-H

Öl

Beschreibung Der HC3 – H ist eine Abwandlung des HC3, bei der Oberseite und der Anschluss B geschlossen sind, und die keine Kopfplatte benötigt. Das Gerät ist für die Verwendung in NG6 (D03) Steuerblöcken ausgelegt. Der HC3 – H ist ebenso kompakt wie die anderen HC3-Modelle und verfügt serienmäßig über ein gesteuertes Rücklaufventil. In der Standardversion liegt der maximale Ausgangsdruck bei 500 bar. Die Einstellung des Ausgangsdrucks erfolgt über die Regelung des Eingangsdrucks. Funktionen Die grundlegende Funktionsweise ist im Funktionsdiagramm dargestellt. Das Öl wird über eine Zwischenplatte und den Filter zum Anschluss IN des HC3 geführt und strömt dann ungehindert durch die Rückschlagventile KV1, KV2 und DV zur Hochdruckseite H. Von der Hochdruckseite H strömt das Öl zum Anschluss A auf der Zwischenplatte. In diesem Zustand, der sogenannten Eilgangsfunktion, wird der maximale Durchfluss durch den Verstarker erzielt. Wenn auf der Hochdruckseite H der Pumpendruck erreicht wird, schließen die Ventile KV1, KV2 und DV. Der Enddruck wird von der oszillierenden Pumpeneinheit OP aufgebaut. Die Einheit wird automatisch angehalten, wenn der Enddruck auf der Hochdruckseite erreicht ist. Wenn der Hochdruckseite aufgrund von Verbrauch oder einer Leckage abfällt, wird automatisch das Ventil OP betätigt , um den Enddruck konstant zu halten.
