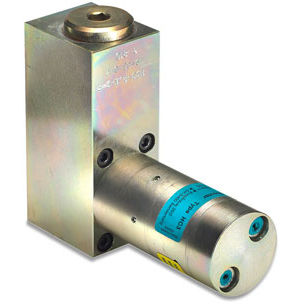

Oszillierender Mini-Booster HC3-F

Öl

Beschreibung Der HC3 - F ist eine aufrecht stehende Variante des HC3 mit 10 µm-Filter und 2 integrierten Drosselventilen. Alle Anschlüsse befinden sich an einem Ende des Geräts und die Bohrungen sind gemäß miniBOOSTER-Muster angeordnet. Es handelt sich um eine kompakte Einheit mit einem Gewicht von nur 4,3 kg. Der HC3 verfügt serienmäßig über ein gesteuertes Rücklaufventil. In der Standardversion liegt der maximale Ausgangsdruck bei 500 bar. Die Einstellung des Ausgangsdrucks erfolgt über die Regelung des Eingangsdrucks. Funktionen Die grundlegende Funktionsweise ist im Funktionsdiagramm dargestellt. Das Öl wird über eine Zwischenplatte und den Filter zum Anschluss IN des HC3 geführt und strömt dann ungehindert durch die Rückschlagventile KV1, KV2 und DV zur Hochdruckseite H. Von der Hochdruckseite H strömt das Öl zum Anschluss A auf der Zwischenplatte. Unter diesen Bedingungen wird eine maximale Durchflussmenge durch den Druckverstärker erreicht und er befindet sich in der Eilgangsfunktion. Wird auf der Hochdruckseite H der Pumpendruck erreicht, schließen die Ventile KV1, KV2 und DV. Der Enddruck wird von der oszillierenden Pumpeneinheit OP aufgebaut. Die Einheit wird automatisch angehalten, wenn der Enddruck auf der Hochdruckseite erreicht ist. Wenn der Druck auf der Hochdruckseite aufgrund von Verbrauch oder einer Leckage abfällt, wird automatisch das Ventil OP betätigt, um den Enddruck konstant zu halten.
