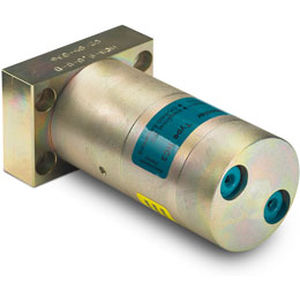

Oszillierender Mini-Booster HC3-D

Öl

Beschreibung Der HC3-D ist eine Variante des HC3, bei der sich allen Anschlüssen an einem Ende des Geräts befinden. Die Bohrungen sind gemäß miniBOOSTER-Muster angeordnet. Es handelt sich um eine kompaktes Gerät mit einem Gewicht von nur 1,75 kg. Der HC3 - D verfügt serienmäßig über ein gesteuertes Rücklaufventil. In der Standardversion liegt der maximale Ausgangsdruck bei 800 bar. Die Einstellung des Ausgangsdrucks erfolgt über die Regelung des Eingangsdrucks. Funktionen Die grundlegende Funktionsweise ist im Funktionsdiagramm dargestellt. Das Öl wird über eine Zwischenplatte zum Anschluss IN des HC3-D geführt und strömt dann ungehindert durch die Rückschlagventile KV1, KV2 und DV zur Hochdruckseite H. Von der Hochdruckseite H strömt das Öl zum Anschluss A auf der Zwischenplatte. In diesem Zusland, der sogenannten Eilgangsfunktion, wird der maximale Durchfluss durch den Verstärker erzielt. Wenn auf der Hochdruckseite H der Pumpendruck erreicht wird, schließen die Ventile KV1, KV2 und DV. Der Enddruck wird von der oszillierenden Pumpeneinheit OP aufgebaut. Die Einheit wird automatisch angehalten, wenn der Enddruck auf der Hochdruckseite erreicht worden ist. Bei einem Druckabfall auf der Hochdruckseite aufgrund von Verbrauch oder einer Leckage abfällt, wird automatisch das Ventil OP betätigt, um den Enddruck konstant zu halten.
