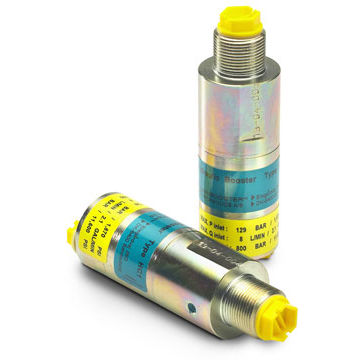

Oszillierender Mini-Booster HC1

Öl

Beschreibung Der HC1 ist der kompakteste miniBOOSTER mit einem Gewicht von nur 0,7 kg. Er eignet sich besonders für Anwendungen, in denen es wünschenswert ist, das Gerät an oder in einem Werkzeug, Aggregat oder ähnlichen Vorrichtungen zu montieren. Der HC1 verstärkt den Eingangsdruck auf einen höheren Ausgangsdruck und kompensiert automatisch den Ölverbrauch, um den Hochdruck konstant zu halten. Die Einstellung des Ausgangsdrucks erfolgt über die Regelung des-Eingangsdrucks. Funktionen Die grundlegende Funktionsweise im Funktionsdiagramm dargestellt. Öl wird über das Wegeventil CV zum Anschluss IN geführt und fließt ungehindert durch die Rückschlagventile KV1, KV2 und DV zur Hochdruckseite H. In diesem Zustand, der sogenannten Eilgangsfunktion, wird der maximale Durchfluss durch den Verstärker erzielt. Wenn auf der Hochdruckseite H der Pumpendruck erreicht wird, schließen die Ventile KV1, KV2 und DV. Der Enddruck wird von der oszillierenden Pumpeneinheit OP aufgebaut. Die Einheit wird automatisch angehalten, wenn der Enddruck auf der Hochdruckseite H erreicht ist. Wenn der Druck auf der Hochdruckseite aufgrund von Verbrauch oder einer Leckage abfällt,wird automatisch das Ventil OP betätigt, um den Enddruck konstant zu halten.
