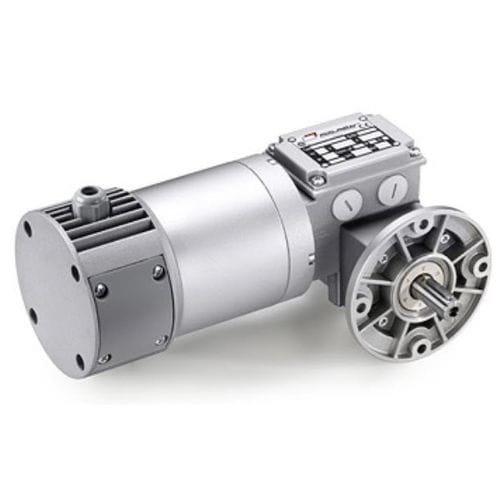

Schneckengetriebemotor MCCE

DCPermanentmagnetPlaneten

Schneckengetriebemotoren mit zusätzlichem und Planetenuntersetzunggetriebe. Gleichstrommotor mit Dauermagneten von 37 bis 150 W. Achsenstand 26 mm MOTOR MP: Gleichstrommotor mit Permanentmagneten, in geschlossener Ausführung mit externer Belüftung. Isolationsklasse F. Versorgung 24 Vdc. Leistungsaufnahme 60 W. Schutzart IP65 gem. CEI EN 60529. MOTOR MP3N-MP4N: Gleichstrommotor mit Permanentmagneten, in geschlossener Ausführung ohne externe Belüftung. Isolationsklasse F. Versorgung 12 V oder 24 Vdc. Max. Leistungsaufnahme 230 W. Schutzart IP 65 gem. CEI EN 60529 . UNTERSETZUNGSGETRIEBE: Getriebegehäuse aus Alu-Druckguss für die erste Untersetzungsstufe mit Schnecke, und aus Stahl für die zweite Untersetzungsstufe mit drei internen Planetenrädern. Zahnkranz aus CAROBRONZE mit Härte 120÷160 HB. Schnecke aus gehärtetem Stahl mit geschliffenem Gewinde auf Kugellagern drehend. Schmierung mit Spezialöl mit Langzeitschmierung. Dichtungsringe aus hitzebeständigem Gummi. Es gibt 9 Untersetzungsverhältnisse (i) von 37,5 bis 400. Nenndrehmoment 23,5 Nm. Bauformen B3 oder B5. B5/S Linke Ausführung-B5/D Rechte Ausführung.
