Automatische Schweißmaschine

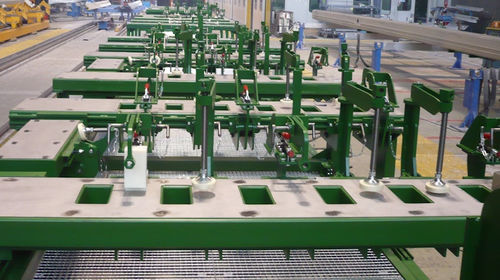

In dieser kundenspezifischen Schweißvorrichtung können zwei Seitenwände zu je ca. 20 m hintereinander aufgelegt werden. Die aus Alu-Profilen zusammengeschweißten Seitenwände werden mit vorgefertigten Türteilen bzw. -baugruppen komplettiert. Alle Auflageböcke sind über die gesamte Vorrichtungslänge in y-Richtung verfahr- und arretierbar. Dadurch wird eine Neukonfiguration der Vorrichtung möglich, um kurzfristig auch andere Seitenwandtypen zu bearbeiten. Das Auflegen erfolgt im geraden Konturbereich. Die Auflagen ermöglichen die erforderliche Ebenheit ohne aufwendige Nachstellvorgänge. Nach dem Auflegen der Seitenwände werden die Spannelemente aus der hängenden Lage über der Seitenwand abgesteckt. Baugruppen der Sondervorrichtung • Grundgestell mit seitlicher Fahrschiene und Arbeitsplattform aus Gitterrosten • 8 Einzelböcke mit je 2 Horizontalspindeln für die Vorsprengung • 4 Doppelböcke mit Zwischenpodest Technische Daten Alle Daten können kunden- bzw. anwendungsspezifisch angepasst werden. Abmessungen: • Länge : 40.000 mm • Breite : 2.330 mm • Höhe : 1.030 mm Nutzen/ Vorteile • für verschiedene Seitenwandtypen einsetzbar • geringe Umrüst- und Einrichtzeiten • hohe Wiederholgenauigkeit • hohe Prozesssicherheit
