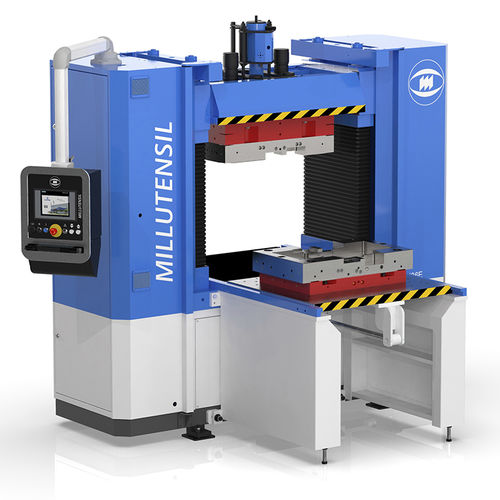

Oleodynamische Presse BV 26 E

MontageTestTuschier

Standard-Bewegungen der Aufspannplatten Die obere Platte gleitet vertikal durch hydraulische Betätigung auf den vier Führungssäulen und kann durch Untersetzungsgetriebe um 360° gekippt werden. Die obere Plattenklemmung in der exakten horizontalen Position hängt von den vier hydraulisch betätigten Indexierbolzen ab. Die untere Platte ist hydraulisch ausfahrbar und fährt auf Kugellagern. Sie ermöglicht es, den unteren Teil des Werkzeugs oder der Form aus der Presse in eine optimale Arbeitsposition zu bringen. The smallest version of the BV series The BV 25 P is the smallest version of the Millutensil’s spotting presses. Die maximale Tragfähigkeit der unteren Platte beträgt 2.500 kg, die der oberen Platte 800 kg. Die Tuschierpresse BV 25 P kann zusätzlich mit folgendem optionalen Zubehör ausgestattet werden: Energiespeicher | Automatische Wachseinspritzeinheit | Ausstoßeinheit | Hydraulische Hilfszylinder-Steuereinheit | Hydraulikaggregat | Farben auf Anfrage Untere Platte Hydraulikzylinder führen die untere ausfahrbare Platte außerhalb der Säulen in eine leicht zugängliche Position für die Arbeit außerhalb der Presse. Sie gleitet auf Rollenlagern und wird seitlich durch Kugellager geführt, völlig reibungs-und verschleißfrei. In der Endposition senkt sich die Platte ab und wird von 4 Hydraulikzylindern gehalten, so dass sie sich vollständig auf bestimmte Bodenstützbänder stützt. Das System garantiert eine hohe Wiederholgenauigkeit von ± 0,04 mm. Nur für die E-Serie verfügbar Dank 2 Hydraulikzylindern kann die untere Platte an der kurzen Rückseite bis zu 75° oder 90° gekippt werden, um in einer ergonomisch besseren Position am Werkzeug zu arbeiten.
