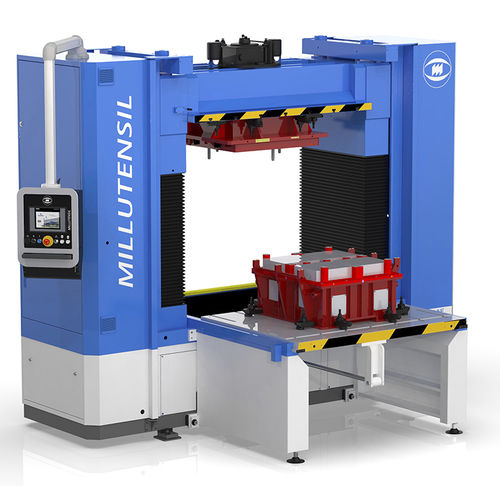

Oleodynamische Presse BV 30 E

MontageTestTuschier

Erweiterte Version für kleine und mittelgroße Werkzeuge. BV 30 E ist die erweiterte Version mit einem durch elektronische Servo-Proportionalventile gesteuerten Hydrauliksystem und einer Parallelitätskontrolle durch optische Heidenhain-Leitungen. Die BV 30 E ist mit einem benutzerfreundlichen Grafik-Bedienfeld ausgestattet, das über eine Siemens-SPS mit Touch-Panel-Bedienung überwacht wird. Die Abmessungen der Platte betragen 1.500×1.000 mm (59X39 Zoll). Die max. Spannkraft beträgt 500kN. Die maximale Tragfähigkeit der unteren Platte beträgt 7.000 kg, die der oberen Platte 2.500 kg. Wie alle E-Serien wird auch die BV 30 E Tuschierpresse in den Ausführungen -R, -G oder -RG angeboten und kann mit sämtlichem optionalen Zubehör ausgestattet werden. Untere Platte Hydraulikzylinder führen die untere ausfahrbare Platte außerhalb der Säulen in eine leicht zugängliche Position für die Arbeit außerhalb der Presse. Sie gleitet auf Rollenlagern und wird seitlich durch Kugellager geführt, völlig reibungs-und verschleißfrei. In der Endposition senkt sich die Platte ab und wird von 4 Hydraulikzylindern gehalten, so dass sie sich vollständig auf bestimmte Bodenstützbänder stützt. Das System garantiert eine hohe Wiederholgenauigkeit von ± 0,04 mm. usführung mit ausziehbarer, kippbarer Unterplatte um 75° oder 90°. Nur für die E-Serie verfügbar Dank 2 Hydraulikzylindern kann die untere Platte an der kurzen Rückseite bis zu 75° oder 90° gekippt werden, um in einer ergonomisch besseren Position am Werkzeug zu arbeiten. Die Kippbewegungen (und die automatische Verriegelung) werden über das Touchpanel gesteuert. Die Platte kann in jedem beliebigen Winkel platziert werden, was dem Bediener
