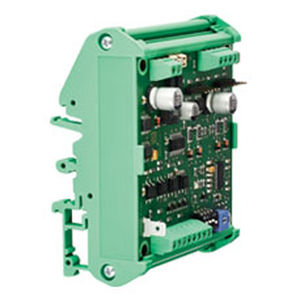

Motor-Controller / DC SMD2322-Phasen-SchrittHutschienen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- AC/DC
- DC
- Motor
- 2-Phasen-Schritt
- Weitere Eigenschaften
- Hutschienen
- Eingangsspannung
Min: 21 V
Max: 42 V
- Stromstärke
Min: 0,5 A
Max: 2,5 A
Beschreibung
Verwendung Leistungsendstufe für 2-Phasen Schrittmotoren
Versorgungsspannung 21...42VDC max.
Motorstromeinstellung zwei Strombereiche
Poti 0,5...1,25Aeff (1,0...2,5Apeak)
Schrittauflösung 200/400/800 und 3200 Schritte/Umdr
Signalansteuerung Takt/Richtung, Optoentkoppelt
Schrittfrequenz bis 80 kHz
Ausgangssignale Betriebsbereitschaft, Optokoppler
Abmessungen ca. 72x72x12mm (HxBxT)
Befestigung/Gehäuse Hutschiene/Kunststoffgehäuse
Besonderheiten - niedrige Erwärmung ohne Zwangskühlung
- bipolar, gechoppt, geräusch- und verlustarm
