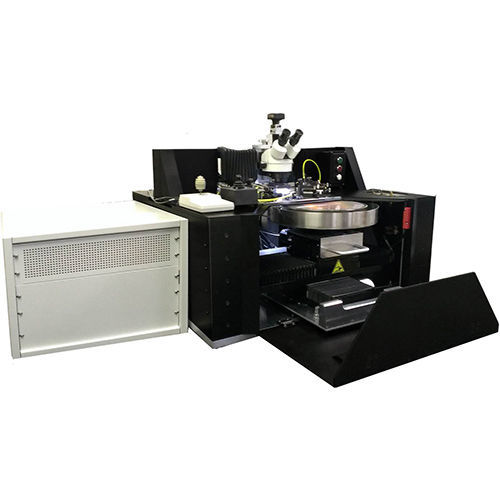

Halbautomatische Messanlage SPS-HS series

Halbautomatische Hochgeschwindigkeits-Systeme - Motorisiertes XY-Futter, motorisierte Aufspannplatte in der SPS-2600, motorisierte Z-Bewegung des Futters in der SPS 2800 in Standardkonfiguration. Motorisierte Theta-Bewegung ist eine Option. - Servomotor-basiert, lineare Encoder. - Sehr kostengünstige, sehr schnelle, hochproduktive Lösung - Sehr empfehlenswert für mittelgroße Produktionen oder andere Anwendungen, bei denen der Durchsatz wichtig ist Spezifikationen - Wafer-Größe Bis zu 300 mm - Motor-Typ Servo-Motor - XY Verfahrweg des Tisches Bis zu 300mmx300mm - XY-Tisch Auflösung, Wiederholgenauigkeit Motorisiert, 0,15μm Auflösung, +/-1,2μm Wiederholbarkeit - XY Geschwindigkeit/Beschleunigung (max) Bis zu 1000mm/s, bis zu 35mm/s2 - Z-Geschwindigkeit 20mm/s - Verfahrweg der Aufspannplatte 12.7mm oder 25mm - Plattenverstellung Doppelte Grob- und Feineinstellung mit einer Wiederholgenauigkeit von mehr als 2,5µm - Planarität der Aufspannplatte <12,7μm über 200mm - Steifigkeit der Aufspannplatte <50μm für 4,5kg - Vakuum-Spannvorrichtung Multi-Zonen-Vakuum - Ebenheit der Aufspannplatte +/-13μm - Durchschlagsspannung der Spannvorrichtung Mindestens 500 V - Isolierung des Futters Mindestens 1GΩ - Futter-Einstellung 360° grob, +/-6° fein - Mikroskop Hochwertiges Stereo-Zoom mit bis zu 200 mm Arbeitsabstand und einer Vergrößerung von 3,5X bis 180X - Durchführungsklemmen BNC, Triax oder Bananenstecker - System-Abmessungen 101cm breit x91cm tief x 88cm hoch
