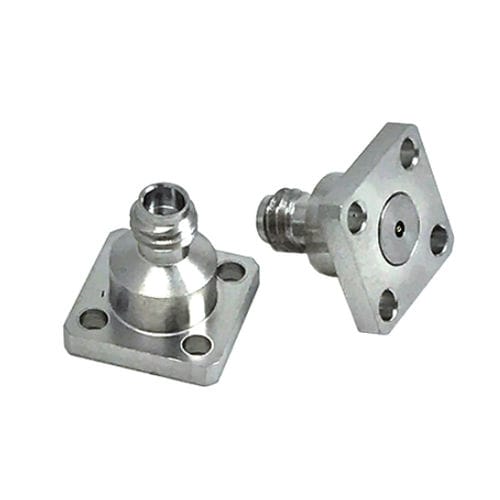

RF-Steckverbinder 2412-01SFkoaxialJackSMA
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- RF
- Format
- koaxial, Jack, SMA
- Form
- quadratisch
- Verbindungtyp
- innen, Flansch, Schrauben
- Weitere Eigenschaft
- hermetisch dicht, Hochleistung
- Betriebstemperatur
Max: 165 °C
(329 °F)Min: -55 °C
(-67 °F)
Beschreibung
Geschlecht
Weiblich
Akzeptiert Pin-Durchmesser
.009
Hermetische Abdichtung verfügbar
NO
Frequenz (GHz)
18, 27, 36, 40, 50, 67, 110
Montage
4-Loch-Flansch
Flanschgröße
.375 SQ
Durchmesser der Flanschbohrung
0.067
Lieferbares Zubehör:
-Stift und Dielektrikum
-Stift/Lasche und Dielektrikum
-kurzer Stift/Lasche
Elektrisch:
-Modenfrei bis 110 GHz
-niedriges VSWR:
oDC bis 50 GHz - maximal 1:18:1
o50 bis 110 GHz - 1:25:1 Max
geringe HF-Durchlässigkeit ≤ -100 dB
-Geringe Einfügungsdämpfung 0,6 dB Max
Materialien/Konstruktion:
-Materialien und Oberflächen variieren je nach Produkttyp. Für Daten, fordern Sie Produktzeichnungen und Spezifikationen für den gewünschten Steckverbinder an.
---
Kataloge
Für dieses Produkt ist kein Katalog verfügbar.
Alle Kataloge von Microwave Product Divison anzeigenWeitere Produkte von Microwave Product Divison
1.0 mm (W) Connectors
