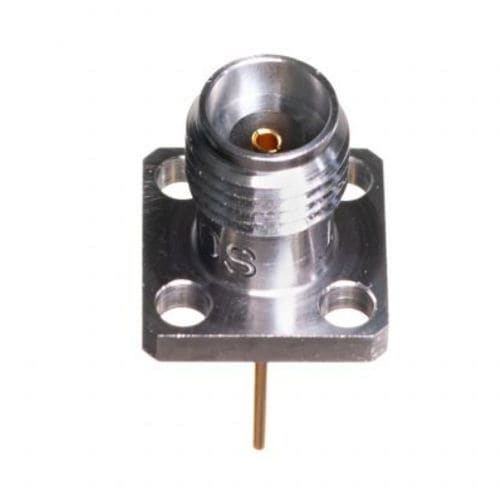

Steckverbinder für Sonden 1012-23SF

RFkoaxialJack

Geschlecht Weiblich Sonden-Durchmesser / Länge .025 / .430 Frequenz (GHz) 18, 27, 36, 40 Montage 4-Loch-Flansch Flanschgröße .375 SQ Durchmesser der Flanschbohrung 0.067 Stil Hohlleiter Verfügbares Zubehör: - Einführungsstift & Dielektrikum - Einführungsstift/Lasche - Einführungsstift/Lasche & Dielektrikum Elektrisch: - Modenfrei bis 40,0 GHz - Niedriges VSWR DC bis 18,0 GHz001.10:1 max 18.0 bis 40,0 GHz ............15:1 max - Niedrige RF-Leckage _< -100 dB - Niedrige Einfügungsdämpfung Materialien/Konstruktion: - Gehäuse: Stahl, CRES-Legierung UNS S30300 nach ASTM A582, passiviert nach ASTM A967 - Kontakt: Berylliumkupfer (BeCu), UNS C17300 nach ASTM B196, vergoldet nach MIL-G-45204 oder ASTM B488 - Zentralkontakt-Einfassung: Starre Zwei-Perlen-Aufnahme mit Ultem 1000, gemäß ASTM D5205 und KEL-F gemäß ASTM D1430 - Steckerschnittstelle: Nach MIL-STD-348, Abb. 323-1 und 323-2 - Erhöhter Metall-Erdungsring für 360° Metall-Metall-Kontakt
