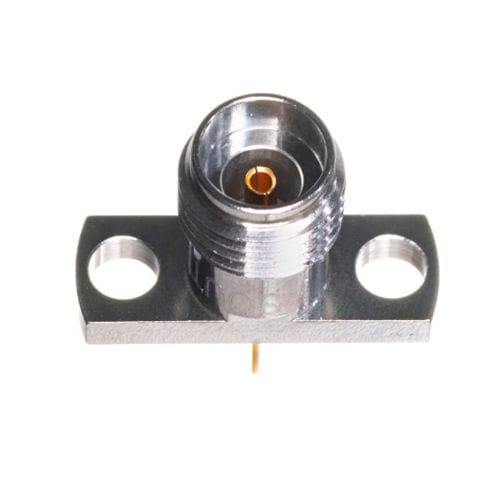

Steckverbinder für Sonden 1014-27SFRFkoaxialJack
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- RF
- Format
- koaxial, Jack, Typ K
- Form
- rechteckig
- Verbindungtyp
- innen, Flansch, Schrauben
- Produktanwendungen
- für Sonden
- Impedanz
50 Ohm
- Betriebstemperatur
Max: 135 °C
(275 °F)Min: -55 °C
(-67 °F)
Beschreibung
Geschlecht
Weiblich
Sonden-Durchmesser / Länge
.015 / .230
Frequenz (GHz)
18, 27, 36, 40
Montage
2-Loch-Flansch
Flanschgröße
.550 L
Durchmesser des Flanschlochs
0.102
Stil
Hohlleiter
Verfügbares Zubehör:
- Einführungsstift & Dielektrikum
- Einführungsstift/Lasche
- Einführungsstift/Lasche & Dielektrikum
Elektrisch:
- Modenfrei bis 40,0 GHz
- Niedriges VSWR
DC bis 18,0 GHz001.10:1 max
18.0 bis 40,0 GHz ............15:1 max
- Niedrige RF-Leckage _< -100 dB
- Niedrige Einfügungsdämpfung
Materialien/Konstruktion:
- Gehäuse: Stahl, CRES-Legierung UNS S30300 nach ASTM A582, passiviert nach ASTM A967
- Kontakt: Berylliumkupfer (BeCu), UNS C17300 nach ASTM B196, vergoldet nach MIL-G-45204 oder ASTM B488
- Zentralkontakt-Einfassung: Starre Zwei-Perlen-Aufnahme mit Ultem 1000, gemäß ASTM D5205 und KEL-F gemäß ASTM D1430
- Steckerschnittstelle: Nach MIL-STD-348, Abb. 323-1 und 323-2
- Erhöhter Metall-Erdungsring für 360° Metall-Metall-Kontakt
---
