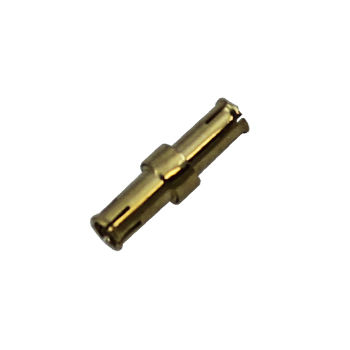

Karte-an-Karte-Steckverbinder 54033-001B

DatenPCBzirkulär

SuperMini Board-to-Board-Lösungen optimieren die Verbindungsleistung für Board-to-Board-Stacking-Anwendungen. Die verfügbaren Bullets ermöglichen Board-to-Board-Abstände von bis zu 3 mm und gewährleisten die Zuverlässigkeit der Übertragungsleitungen bei eng gestapelten PCBs. Geringe Steckkraft ermöglicht eine höhere Dichte an Verbindungen pro Leiterplatte. Einzigartiges Bullet-Design ermöglicht verlängerte Steck- und Entsteckzyklen. Produkttyp Bullet Frequenz (GHz) 18, 27, 36, 40, 50, 67 Länge des Geschosses 0.113 Werkzeuge, C-Bohrung T-54033-2 ELEKTRISCH Modenfrei bis 67 GHz VSWR: 1.13:1 Max (1/2 Prüfling: Gekoppelte Leiterplattenbuchsen, Bullets und Testkabelbaugruppen) Niedrige Einfügungsdämpfung Steck-/Demontagekraft: Glatte Bohrung: 6 oz / 6 oz, Raste: 9 oz / 12 oz (typ.) Erfüllt MIL-PRF-39102 für Korrosions-, Vibrations-, mechanische und thermische Schockbeständigkeit.
