RF-Steckverbinder 2493-04A-6

koaxialJackPCB

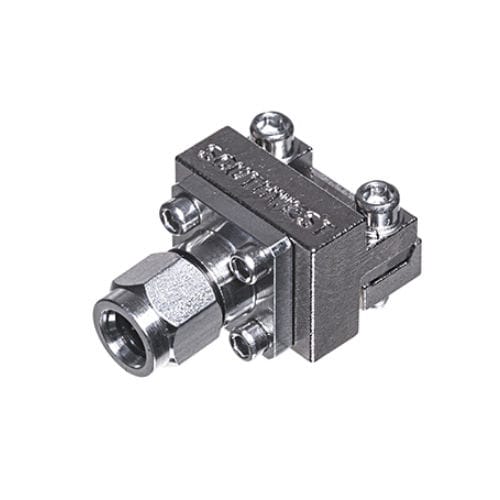

Die hochleistungsfähigen End-Launch-Steckverbinder von Southwest Microwave bieten ein niedriges VSWR und ein modenfreies Breitbandverhalten bis 110 GHz für einlagige und mehrlagige Leiterplatten, bei denen sich das Hochfrequenzsignal auf der obersten Lage befindet. Erhältlich in SMA (27 GHz), 2,92 mm (K) (40 GHz), 2,40 mm (50 GHz), 1,85 mm (V), (67 GHz) und 1,0 mm (W) (110 GHz). Optionen für Stecker und Buchsen sowie schmale Körper- und Schottdurchführungen. Einzigartiger Klemmmechanismus für Leiterplattendicken bis zu 7,62 mm (.300"). Robust, wiederverwendbar und reparaturfähig. Mehrere Startkonfigurationen ermöglichen die bestmögliche Anpassung an das Schaltungslayout. Geeignet für Microstrip- und GCPW-Designs (Grounded Coplanar Waveguide). Signal-Layer-Mikrostreifen- und GCPW-Testplatinen verfügbar. Das Anlöten des Stifts an die Signalbahn ist optional. Unterstützung beim Entwurf: - Leiterplatten-Layout und Empfehlung von Steckernummern - 3D-Modelle für das mechanische Layout - HFSS-Modelle (Version 18.0 oder neuer) für EM-Simulationen auf Anfrage und nach Verfügbarkeit Geschlecht Männlich Frequenz (GHz) 18, 27, 36, 40, 50, 67, 110 Bauform Standard-Block (.500) Stift/Dielektrikum-Durchmesser .005/.0290 PCB-Dicke Bis zu .100
