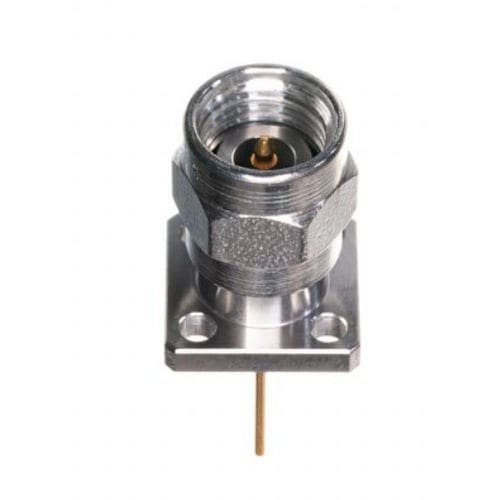

Steckverbinder Typ K 1011-16SFRFkoaxialquadratisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- RF
- Format
- koaxial, Typ K
- Form
- quadratisch, sechseckig
- Verbindungtyp
- außen, Flansch, Einschraub
- Material
- Stahl
- Produktanwendungen
- Stecker, für Sonden
- Impedanz
50 Ohm
- Betriebstemperatur
Max: 135 °C
(275 °F)Min: -55 °C
(-67 °F)
Beschreibung
Geschlecht
Männlich
Sonden-Durchmesser / Länge
.025 / .430
Frequenz (GHz)
18, 27, 36, 40
Montage
4-Loch-Flansch
Flanschgröße
.375 SQ
Durchmesser der Flanschbohrung
0.067
Stil
Hohlleiter
Verfügbares Zubehör:
-Launch Pin & Dielektrikum
-Einführungsstift/Lasche
-Einführungsstift/Lasche & Dielektrikum
Elektrisch:
-Modenfrei bis 40,0 GHz
-niedriges VSWR
oDC bis 18,0 GHz001.10:1 max
o18,0 bis 40,0 GHz ............15:1 max
geringe HF-Durchlässigkeit _< -100 dB
-Geringe Einfügungsdämpfung
Materialien/Konstruktion:
-Gehäuse: Stahl, CRES-Legierung UNS S30300 nach ASTM A582, passiviert nach ASTM A967
-Kontakt: Berylliumkupfer (BeCu), UNS C17300 nach ASTM B196, vergoldet nach MIL-G-45204 oder ASTM B488
-Zentralkontakt-Einfassung: Starre Zwei-Perlen-Kontaktierung mit Ultem 1000, gemäß ASTM D5205 und KEL-F gemäß ASTM D1430
-Steckerschnittstelle: Nach MIL-STD-348, Abb. 323-1 und 323-2
erhöhter Metall-Erdungsring für 360° Metall-Metall-Kontakt
---
