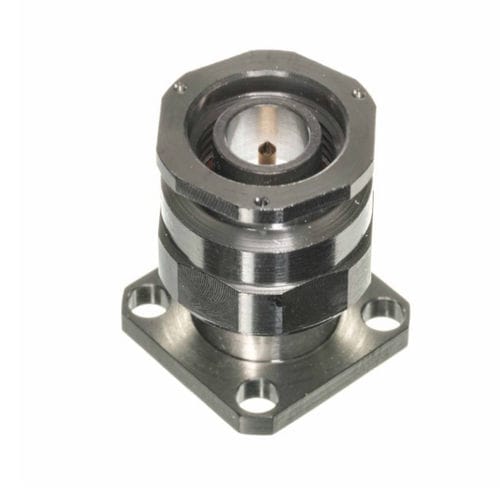

Stecker-Steckverbinder 411-01SF RFTNCquadratisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- RF
- Format
- TNC
- Form
- quadratisch, sechseckig
- Verbindungtyp
- außen, Flansch, Einschraub
- Material
- Stahl
- Produktanwendungen
- Stecker
- Weitere Eigenschaft
- hermetisch dicht
- Impedanz
50 Ohm
- Betriebstemperatur
Max: 165 °C
(329 °F)Min: -55 °C
(-67 °F)
Beschreibung
Baureihe
TNC
Geschlecht
Männlich
Akzeptiert Pin-Durchmesser
.036
Hermetische Abdichtung verfügbar
JA
Frequenz (GHz)
18
Montage
4-Loch-Flansch
Flanschgröße
.687 SQ
Durchmesser der Flanschbohrung
0.125
Lieferbares Zubehör:
-Launch Pin & Dielektrikum
-Einführungsstift/Lasche
-Startstift/Lasche & Dielektrikum
Elektrisch:
-Modenfrei bis 18,0 GHz
-niedriges VSWR:
oDC bis 18,0 GHz .........1.15:1 max
geringe HF-Durchlässigkeit _< -100 dB
-Geringe Einfügungsdämpfung
Materialien/Konstruktion:
-Gehäuse: Stahl, CRES-Legierung UNS S30300 nach ASTM A582, passiviert nach ASTM A967
-Kontakt: Berylliumkupfer (BeCu), UNS C17300 nach ASTM B196, vergoldet nach MIL-G-45204 oder ASTM B488
-Dielektrikum: Reines PTFE-Fluorkarbon nach ASTM D1710
-Zentrale Kontaktaufnahme: Hochtemperatur-Ultem 1000 nach ASTM D5205
-Steckerschnittstelle: Gemäß MIL-STD-348, Abb. 313-1 und 313-2
erhöhter Metall-Erdungsring für 360° Metall-Metall-Kontakt
---
