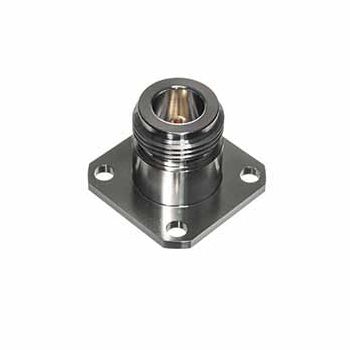

N-Typ-Steckverbinder 312-00SF
RFkoaxialJack

N-Typ-Steckverbinder
N-Typ-Steckverbinder
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
RF
Format
koaxial, Jack, N-Typ
Form
quadratisch, zirkulär
Verbindungtyp
innen, Flansch
Material
PTFE, Stahl
Weitere Eigenschaft
hermetisch dicht
Impedanz

50 Ohm

Beschreibung

Serie Typ N Geschlecht Buchse Akzeptiert Stiftdurchmesser .036 Hermetische Abdichtung verfügbar JA Frequenz (GHz) 18 Montage 4-Loch-Flansch Flanschgröße 1.0 SQ Flansch-Lochdurchmesser 0.138 Lieferbares Zubehör: -Launch Pin & Dielektrikum -Einführungsstift/Lasche -Startstift/Lasche & Dielektrikum Elektrisch: -Modenfrei bis 18,0 GHz Test -niedriges VSWR: oDC bis 18,0 GHz .........1.15:1 max geringe RF-Leckage _< -100 dB -Geringe Einfügungsdämpfung Materialien/Konstruktion: -Gehäuse: Stahl, CRES-Legierung UNS S30300 nach ASTM A582, passiviert nach ASTM A967 -Kontakt: Berylliumkupfer (BeCu), UNS C17300 nach ASTM B196, vergoldet nach MIL-G-45204 oder ASTM B488 -Dielektrikum: Reines PTFE-Fluorkarbon nach ASTM D1710 -Zentrale Kontaktaufnahme: Hochtemperatur-Ultem 1000 nach ASTM D5205 -Steckerschnittstelle: Gemäß MIL-STD-348, Abb. 304-1 und 304-2 erhöhter Metall-Erdungsring für 360° Metall-Metall-Kontakt Umgebungsbedingungen: -Temperatur: -55° C bis +165° C

---
