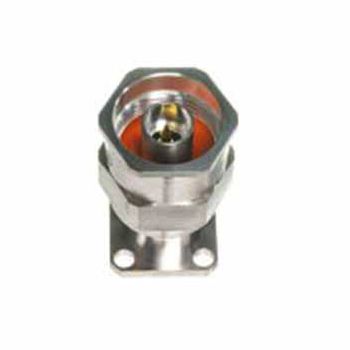

N-Typ-Steckverbinder 311-07SFRFkoaxialquadratisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- RF
- Format
- koaxial, N-Typ
- Form
- quadratisch
- Verbindungtyp
- außen, Flansch
- Material
- Stahl
- Produktanwendungen
- Stecker
- Weitere Eigenschaft
- hermetisch dicht
- Impedanz
50 Ohm
- Betriebstemperatur
Max: 165 °C
(329 °F)Min: -55 °C
(-67 °F)
Beschreibung
Serie
Typ N
Geschlecht
Männlich
Aufgenommener Stiftdurchmesser
.015
Hermetische Abdichtung verfügbar
JA
Frequenz (GHz)
18
Montage
4-Loch-Flansch
Flanschgröße
.687 SQ
Durchmesser der Flanschbohrung
0.125
Werkzeuge, C-Bohrung
T-291-2
Lieferbares Zubehör:
-Launch Pin & Dielektrikum
-Startstift/Lasche
-Startstift/Lasche & Dielektrikum
Elektrisch:
-Modenfrei bis 18,0 GHz Test
-niedriges VSWR:
oDC bis 18,0 GHz .........1.15:1 max
geringe RF-Leckage _< -100 dB
-Geringe Einfügungsdämpfung
Materialien/Konstruktion:
-Gehäuse: Stahl, CRES-Legierung UNS S30300 nach ASTM A582, passiviert nach ASTM A967
-Kontakt: Berylliumkupfer (BeCu), UNS C17300 nach ASTM B196, vergoldet nach MIL-G-45204 oder ASTM B488
-Dielektrikum: Reines PTFE-Fluorkarbon nach ASTM D1710
-Zentrale Kontaktaufnahme: Hochtemperatur-Ultem 1000 nach ASTM D5205
-Steckerschnittstelle: Gemäß MIL-STD-348, Abb. 304-1 und 304-2
erhöhter Metall-Erdungsring für 360° Metall-Metall-Kontakt
---
