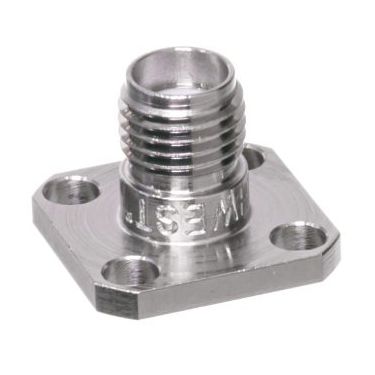

SMA-Steckverbinder 212-500SF series

RFkoaxialJack

Der SuperSMA von Southwest Microwave ist ein hochleistungsfähiger SMA-Steckverbinder für den Feldeinsatz. SuperSMA nutzt die grundlegende dielektrische PTFE-Schnittstelle (echter SMA) und zeichnet sich durch ein niedriges VSWR, Modenfreiheit bis 27 GHz und weniger als -100 dB HF-Leckage aus. Die dicke äußere Leiterwand sorgt für eine lange Lebensdauer, um die Zuverlässigkeit beim wiederholten Stecken zu gewährleisten und die Leistung der Komponenten zu verbessern. Die SuperSMA-Schnittstelle entspricht den Anforderungen von MIL-STD-348. Verfügbares Zubehör: Einführungsstift & Dielektrikum Einführungsstift/Lasche Abschussbolzen/Lasche & Dielektrikum Elektrisch: Modenfrei bis 27,0 GHz Niedriges VSWR: DC bis 18,0 GHz...1,10:1 max 18.0 bis 27,0 GHz...1,15:1 max Geringe Leckage -(120 - fGHz) dB Max Niedrige Einfügedämpfung Materialien/Konstruktion: Gehäuse: Stahl, CRES-Legierung UNS S30300 nach ASTM A582, passiviert nach ASTM A967 Kontakt: Berylliumkupfer (BeCu), UNS C17300 nach ASTM B196, vergoldet nach MIL-G-45204 oder ASTM B488 Dielektrikum: Reines PTFE-Fluorkarbon gemäß ASTM D1710 Mittlere Kontaktaufnahme: Hochtemperatur-Ultem 1000 nach ASTM D5205 Steckerschnittstelle: Gemäß MIL-STD-348, Abb. 310-1 und 310-2 Erhöhter Metall-Erdungsring für 360° Metall-Metall-Kontakt
