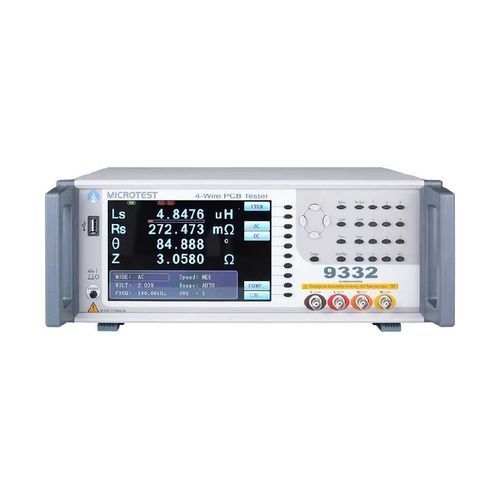

RLC-Messbrücke / Benchtop 9332

DC

Eigenschaften ■ 0,1% Grundgenauigkeit ■ 64 Prüfkanäle ■ Prüfung von 32 Sätzen induktiver Impedanz (Ls/Rs/DCR/Q) ■ Kann mit pneumatischen Verbundspannvorrichtungen verwendet werden, um Multi-Board (Panel) Tests durchzuführen ■ Unterstützt Multi-Board-Testmodi und LCR-Wert-Messmodus MICROTEST 9332 wurde entwickelt, um die Anforderungen von Leiterplatten zu erfüllen, bei denen Kupferfolienätzungen zur Erstellung von Spulenschaltungen verwendet werden. Es ermöglicht die Prüfung der elektrischen Eigenschaften von mehreren Spulenschaltungen auf mehrlagigen Leiterplatten. Es bietet 64 Prüfkanäle, die die gleichzeitige Prüfung von 32 Spulensätzen ermöglichen. Zu den gemessenen Parametern gehören Induktivität, Impedanz, Wechselstromwiderstand, Gleichstromwiderstand, Q-Wert und mehr. Der Frequenzbereich für Messungen reicht von 10Hz bis 200kHz. Das Gerät unterstützt PC-Anschlusssoftware für die Fernprogrammierung und Speicherung von Testdaten. Außerdem kann es in spezielle Leiterplattenprüfgeräte integriert werden, um vollautomatische oder halbautomatische Prüfungen durchzuführen.
