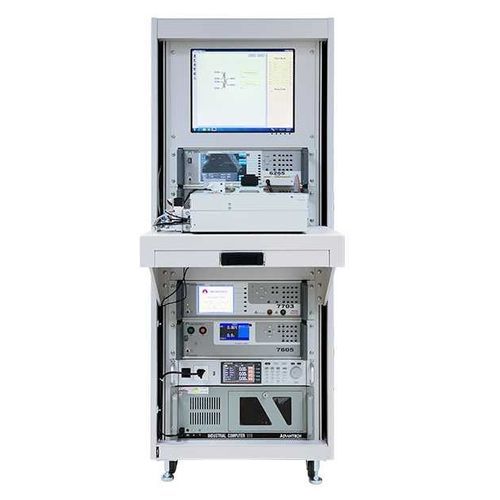

Kombitester für Transformator ATP-9560

dielektrische SteifigkeitHochspannungIsolierwiderstand

Eigenschaften ■ Elektrische Niederspannungsprüfung ■ Hochspannung/Isolationstest ■ Impulstest (Schichtkurzschluss) ■ 21 Kanäle ■ Testfrequenz (200k/500k/1MHz) ■ Wechselspannungsausgang 5000V ■ DC Spannungsausgang 6000V ■ Isolationswiderstand 12000MΩ ■ Erregerstrom / Leerlaufspannung / Leerlaufleistung Das integrierte Prüfsystem MICROTEST 9560 für Transformatoren ist ein umfassendes Messsystem, das die elektrischen Eigenschaften von Niederspannungsgeräten und die Prüfung der Sicherheitsanforderungen in einer einzigen Plattform vereint. Es wird von einem PC gesteuert und bietet 20 Prüfkanäle. Das System integriert eine Wechselstromquelle für die dynamische Prüfung von Transformatoren (Leerlaufspannung, Erregerstrom, Leerlaufleistung) und misst den Induktivitätswert von Transformatoren. Das optionale LCR-Messgerät bietet Testfrequenzen von 200kHz, 500kHz und 1MHz. Das Prüfsystem 9560 kombiniert die Niederspannungsprüfung von Transformatoren mit der AC/DC-Isolationsfestigkeitsprüfung und der Zwischenschicht-Kurzschlussprüfung. Die Niederspannungsprüfung umfasst Parameter wie Induktivitätswert, Streuinduktivität, Gleichstromwiderstand, Wechselstromwiderstand, Qualitätsfaktor, Kapazitätswert, Windungsverhältnis und Prüfungen auf kurzgeschlossene Anschlüsse. Die Sicherheitsprüfung bietet eine Wechselspannungsfestigkeit von bis zu 5000 V, eine Gleichspannungsfestigkeit von bis zu 6000 V und eine maximale Isolationsimpedanz von 12000 MΩ. Die Zwischenschicht-Kurzschlussprüfung nutzt die zerstörungsfreie Hochspannungsimpulsprüftechnik. Sie analysiert die durch L/C-Resonanz erzeugte Dämpfungswellenform, um Kurzschlussfehler zwischen Transformatorspulen oder Isolationsschichten zu erkennen.
