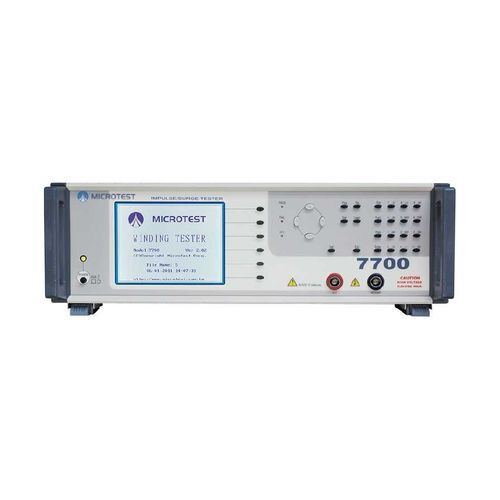

Hochspannungstester 7700

SpannungsimpulsVergleichfür Statorwicklungen

Eigenschaften ■ Hochspannungskalibrierung ■ programmierbare Impulsspannung ■ Eingebauter Speicher für 200 Sätze Testwellenform ■ Gesamtflächenvergleich ■ Differenzieller Flächenvergleich ■ Wellenvergleich ■ Flach und Corona ■ Unterstützung von RS-232, Fern- und Druckerschnittstellen ■ Tastensperrfunktion, um zu verhindern, dass der Bediener die Tasten versehentlich berührt Das MICROTEST 7700 Impuls-Wicklungsprüfgerät bietet Impulsspannungsausgänge im Bereich von 200V bis 5000V. Es nutzt Dämpfungswellenformen, die durch L/C-Resonanz erzeugt werden, um magnetische Komponenten auf Defekte wie Kurzschlüsse zwischen Spulen oder zwischen Lagen von Wicklungsdraht zu analysieren. Das Prüfgerät bietet verschiedene Vergleichsmodi, darunter den Vergleich der Gesamtfläche, den Vergleich der Flächendifferenz, den Vergleich der Koronazahl, den Vergleich der Jitterzahl und den Vergleich der Wellenform. Diese Modi helfen, fehlerhafte Produkte genau zu identifizieren und zu erkennen.
