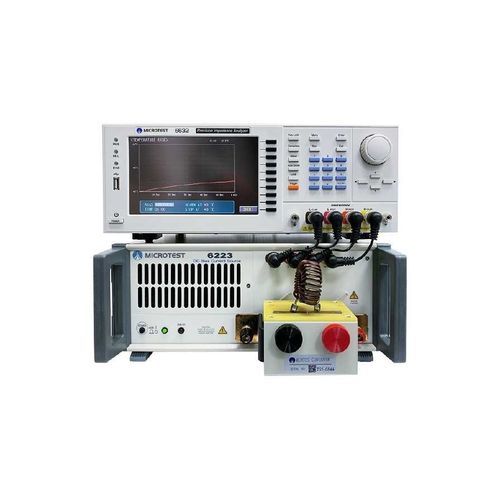

Frequenz-Kombitester 6632S+ Series

Stromimpulsfür SpulenBenchtop

Eigenschaften ■ Grafische Abtastanalyse von Strom und Frequenz ■ Frequenzgang 100Hz-30MHz /10MHz/3MHz ■ DC-Bias-Stromausgang Max.320A/120A/60A/20A ■ Ersatzschaltbildanalyse-6632S ■ DCR-Messfunktion ■ Eingebauter Permeabilitäts-μr ■ Langfristig aufeinanderfolgende maximale Leistungsabgabe ■ Direkte Steuerung der Handler-Schnittstellen durch den Impedanz-Analysator ■ Unterstützt Zählermodus und Listenmodus, Sweep-Modus Das DC Bias Source Testing System kombiniert den Impedanzanalysator 6632S mit einer DC Bias Source, um die Sättigungseigenschaften von Induktoren, Spulen, Ferriten und Magnetkernen zu analysieren. das 6632S unterstützt die Äquivalenzkreisanalyse mit sieben verschiedenen Modellen, um Kunden bei der Analyse der Auswirkungen parasitärer Komponenten auf Impedanz/Frequenz zu helfen. Das System unterstützt die Analyse des magnetischen Sättigungsstroms und des Temperaturanstiegsstroms und bietet Forschungs- und Entwicklungsingenieuren schnelle und genaue Stromkurvenvariationen.
