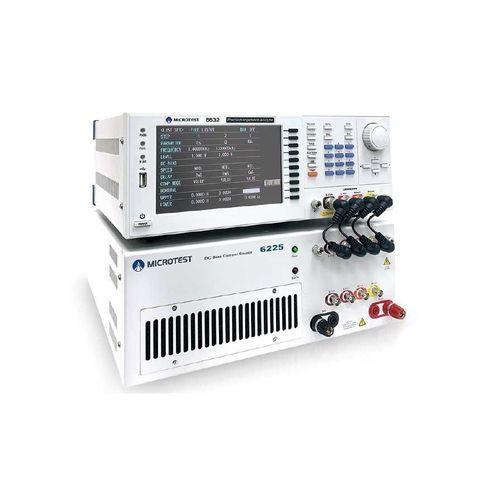

Frequenz-Kombitester 6632+ Series

Stromimpulsfür SpulenBenchtop

Eigenschaften ■ Grafische Abtastanalyse von Strom und Frequenz ■ Frequenzgang 100Hz-30MHz /10MHz/3MHz ■ DC-Bias-Stromausgang Max.320A/120A/60A/20A ■ DCR-Messfunktion ■ Eingebauter Permeabilitäts-μr ■ Langfristig aufeinanderfolgende maximale Ausgangsleistung ■ Direkte Steuerung der Handler-Schnittstellen durch den Impedanz-Analysator ■ Unterstützt Zählermodus und Listenmodus, Sweep-Modus Das DC Bias Source Testing System kombiniert den Impedanzanalysator 6632 mit einer DC Bias Source, mit der sich die Sättigungseigenschaften von Induktoren, Spulen, Ferriten und Magnetkernen analysieren lassen. Darüber hinaus ermöglicht es die Prüfung der relativen Permeabilität (μr) zur Analyse der wichtigsten Eigenschaften magnetischer Materialien. Das System unterstützt die Analyse von magnetischen Sättigungsströmen und Temperaturanstiegsströmen und bietet Forschungs- und Entwicklungsingenieuren schnelle und genaue Stromkurvenvariationen. Wenn es in eine Produktionslinie integriert wird, bietet es die Möglichkeit des Amperemeter-Modus oder des Mehrschritt-Modus. Die Messergebnisse werden numerisch angezeigt, und das System unterstützt die PC-Anbindung zur Speicherung von Prüfdaten und zur Durchführung von Berichtsanalysen.
