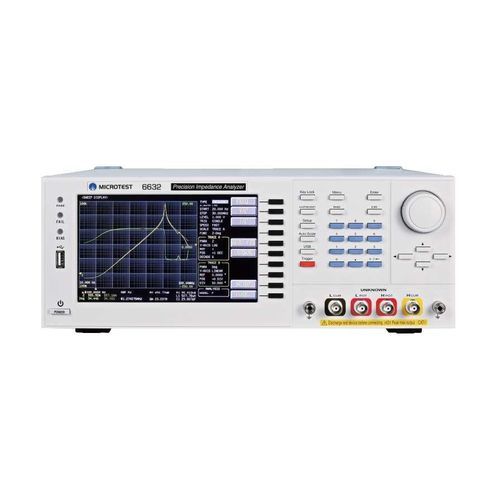

Impedanzanalysator 6632S Series

elektrischDurchlässigkeitWiderstand

Eigenschaften ■ Frequenzbereich: DC, 10Hz bis 1/3/5/10/20/30MHz/50MHz ■ Grundgenauigkeit bis zu ±0,08% (typisch ±0,05% ) ■ Äquivalenzschaltungsanalyse ■ Automatische Pegelregelung (ALC) ■ Ausgangsimpedanz 25Ω/100Ω, umschaltbar ■ Unterstützt Zählermodus und Listenmodus, Sweep-Modus ■ Eingebaute DC-Bias-Spannung ±12V ■ Ultra-hohe Messgeschwindigkeit < 3ms ■ Leerlauf/Kurzschluss/Last-Korrekturfunktion ■ Komparatorfunktion ■ BIN-Klassifizierungsfunktion ■ Eingebauter Permeabilitäts-μr ■ Eingebaute Dielektrizitätskonstante-εr Der Impedanzanalysator MICROTEST 6632S bietet einen weiten Frequenzbereich von 10Hz bis 50MHz zur Messung der Impedanzcharakteristik von Komponenten und Materialien. Unterstützt die Funktion der äquivalenten Schaltungsanalyse, um den Einfluss von parasitären Komponenten auf die Impedanz zu analysieren. Zu den gemessenen Parametern gehören |Z| (Impedanz), |Y| (Admittanz), θ (Phasenwinkel), X (Reaktanz), R (Serien-/Parallelwiderstand), G (Leitwert), B (Suszeptanz), L (Induktivität), D (Verlustfaktor), Q (Qualitätsfaktor), DCR (Gleichstromwiderstand), C (Kapazität), ESR (äquivalenter Serienwiderstand), ε (relative Dielektrizitätskonstante), und μr (relative Permeabilität). Es unterstützt sowohl den Zählermodus als auch den Sweep-Analysemodus, so dass die Messergebnisse in numerischer oder grafischer Form angezeigt werden können. Es unterstützt LAN/USB-Host/USB-Gerät/GPIB/RS-232-Kommunikationsschnittstellen, wodurch es mit Automatisierungsgeräten oder Mensch-Maschine-Schnittstellen (SPS) kompatibel ist.
