Kombitester für Transformator

Frequenzdielektrische SteifigkeitHochspannung

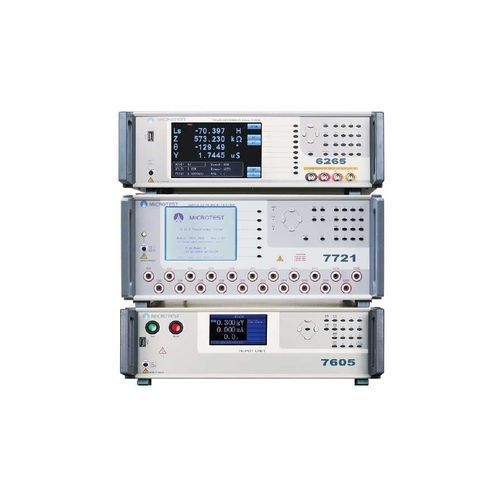

Eigenschaften ■ Elektrische Niederspannungsprüfung ■ Hochspannung/Isolationstest ■ Impulstest (Schichtkurzschluss) ■ 20 Kanäle ■ Testfrequenz (200k/500k/1MHz) ■ Wechselspannungsausgang 5000V ■ DC Spannungsausgang 6000V ■ Isolationswiderstand 12000MΩ Das integrierte MICROTEST 3-in-1-Transformatorprüfsystem ist eine umfassende Lösung, die die Prüfung elektrischer Eigenschaften im Niederspannungsbereich und die Prüfung der Sicherheitskonformität/Impulswicklung kombiniert. Es bietet 20 Prüfkanäle und integriert Niederspannungsprüfungen (einschließlich Induktivität, Streuinduktivität, Widerstand, Kapazität usw.) mit AC/DC-Stehspannungsisolationsprüfungen (bis zu 5000V/6000V). Es gewährleistet eine effiziente und bequeme Prüfung von Transformatorprodukten. Die Impulswicklungsprüfung verwendet eine zerstörungsfreie Hochspannungsimpulsprüftechnik. Sie analysiert die durch L/C-Resonanz erzeugte Dämpfungswellenform, um Kurzschlussfehler zwischen Transformatorspulen oder Isolationsschichten zu erkennen. Zur Messung des Induktivitätswerts eines Transformators können Sie ein LCR-Messgerät verwenden, das wählbare Prüffrequenzen wie 200kHz, 500kHz und 1MHz bietet. Es unterstützt eine Software, die den Anschluss an einen PC ermöglicht und die Speicherung von Prüfdaten erlaubt.
