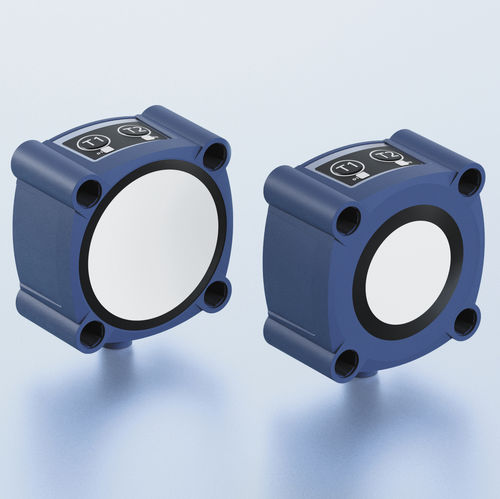

Ultraschall-Abstandssensor lcs+ series

4-20 mA0-10 VIO-Link

Die neuen lcs+ Ultraschallsensoren im kompakten quaderförmigen Gehäuse - mit Analog-/ Schaltausgang + IO-Link. Highlights Sehr kompakte Gehäuseabmessungen nur 62 mm x 62 mm x 37,2 mm IO-Link-Schnittstelle zur Unterstützung des neuen Industriestandards Synchronisation und Multiplex-Betrieb für den gleichzeitigen Betrieb von bis zu zehn Sensoren auf engstem Raum 8 m Grenztastweite UL gelistet nach kanadischen und US-amerikanischen Sicherheitsstandards Smart Sensor Profile mehr Transparenz zwischen IO-Link Devices Basics 1 Push-Pull-Schaltausgang oder 2 pnp-Schaltausgänge microsonic-Teach-in über Taster T1 und T2 0,18 mm bis 2,4 mm Auflösung Temperaturkompensation Betriebsspannung 9–30 V LinkControl zur Einstellung der Sensoren am PC Beschreibung Die lcs+ Ultraschallsensoren haben ein quaderförmiges Kunststoffgehäuse (PBT) mit einer Grundfläche von nur 62 mm x 62 mm und vier Befestigungsbohrungen. Sie erfüllen die Anforderungen und Standards der UL für Kanada und die USA. Zwei Zweifarben-LEDs zeigen alle Betriebszustände an. Mit zwei Tastern T1 und T2 werden die lcs+ Sensoren eingestellt (Teach-in). Die lcs+ Sensoren mit Schaltausgang kennen drei Betriebsarten: Einfacher Schaltpunkt Zweiweg-Reflexionsschranke Fensterbetrieb Teach-in eines einfachen Schaltpunktes Zu erfassendes Objekt (1) in gewünschter Entfernung positionieren Taster T2 für ca. 3 Sekunden drücken Abschließend Taster T2 erneut für ca. 1 Sekunde drücken Teach-in einer Zweiweg-Reflexionsschranke mit einem fest montierten Reflektor Taster T1 für ca. 3 Sekunden drücken Abschließend Taster T1 erneut für ca. 10 Sekunden drücken
