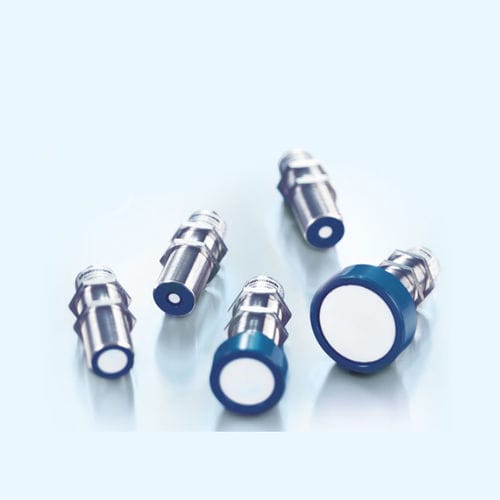

Zylinderförmiger Abstandssensor wms series

UltraschallM12-SteckverbinderIP65

Die wms-Sensoren sind für den Betrieb an Mikroprozessorsteuerungen mit kundenseitiger Signalauswertung vorgesehen. Highlights Triggereingang für die Ansteuerung des Ultraschall-Senders Echoausgang für die kundenseitige Auswertung in der Steuerung Basics 1 Echoausgang mit 10 mA belastbar 0,36 mm Auflösung Betriebsspannung 10–30 V Beschreibung Die wms-Sensoren benötigen zum Betrieb eine kundenseitige Ansteuerung und Signalauswertung. Eine kostengünstige Alternative zu einem Kompaktsensor ist der wms-Sensor immer dann, wenn der Sensor kundenseitig angesteuert werden kann. In der Regel ist hierzu eine Mikroprozessorsteuerung erforderlich. Über den Signaleingang »Sender« am wms-Sensor wird die Aussendung eines Ultraschallimpulses bewirkt. Ein kundenseitiger Open-Collector-Ausgang zieht hierzu den Signaleingang für kurze Zeit gegen GND. Der Signalausgang »Echo« gibt anschließend alle empfangenen Echosignale laufzeitabhängig als 1-Bit-Werte (Echo Ja/Nein) aus. Dies dauert abhängig vom Sensortyp zwischen 8 und 65 ms. Der Ausgang ist plusschaltend (pnp) und kann mit 10 mA belastet werden. Die Berechnung des Entfernungswertes und dessen Weiterverarbeitung erfolgen kundenseitig. Unsere Projektingenieure unterstützen Sie gerne bei der Integration eines wms-Sensors in Ihre Steuerung.
