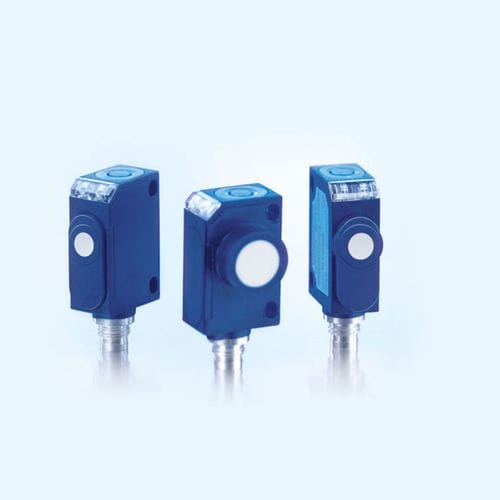

Ultraschall-Näherungssensor zws series

rechteckigdigitalmit Schaltfunktion

Die zws-Näherungsschalter gehören zu den kleinsten am Markt verfügbaren Ultraschallsensoren im quaderförmigen Gehäuse mit Teach-in-Taster. Highlights Kleiner Ultraschallsensor im quaderförmigen Gehäuse Baugleich mit vielen optischen Sensoren eine echte Alternative bei kritischen Anwendungen Bis zu 250 Hz Schaltfrequenz für schnelle Abtastvorgänge Optional mit Schallführungsaufsatz SoundPipe zws1 Neu! Twin-Modus oder externe Synchronisation über SyncBox2 Verbesserte Temperaturkompensation optimaler Arbeitszeitpunkt in nur 45 Sekunden UL gelistet nach kanadischen und US-amerikanischen Sicherheitsstandards Basics 1 Schaltausgang in pnp- oder npn-Ausführung microsonic-Teach-in über einen Taster Betriebsspannung 20–30 V Beschreibung Das Miniaturgehäuse des zws-15 besitzt die Außenmaße 20 mm x 32 mm x 12 mm. Gehäusebauform und Montage sind kompatibel zu vielen optischen Sensoren. Dies erleichtert den Umstieg auf den Ultraschall-Näherungsschalter bei kritischen Anwendungen. Der Teach-in-Taster an der Oberseite des Näherungsschalters erlaubt komfortabel die Einstellung des Sensors. Zwei Leuchtdioden im oberen Bereich des Sensorgehäuses zeigen den Zustand des Schaltausgangs bzw. des Analogausgangs an. Die Temperaturkompensation bei den Analogsensoren konnte deutlich verbessert werden. Nach Zuschalten der Betriebsspannung erreichen die Sensoren bereits nach 45 Sekunden ihren Arbeitspunkt. Die zws-Näherungsschalter mit Schaltausgang kennen drei Betriebsarten Einfacher Schaltpunkt (Methode A und B) Zweiweg-Reflexionsschranke Fensterbetrieb
