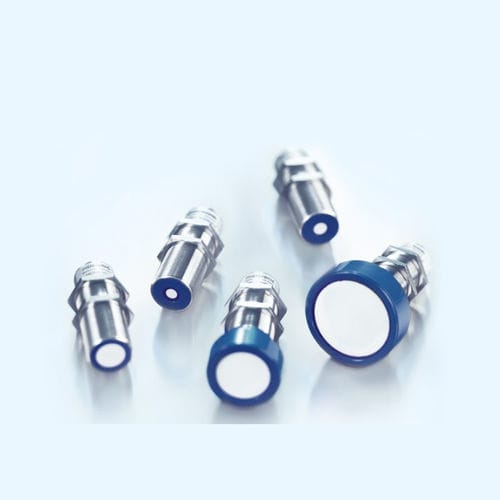

Ultraschall-Füllstandssensor mic series

für Feststoffefür Schlammfür Flüssigkeiten

Diese mic-Sensoren in Ganzmetallausführung stehen in zwei Gerätevarianten mit fünf unterschiedlichen Tastweiten zur Verfügung Highlights M30-Gehäuse und M12-Rundsteckverbinder in Metallausführung für raue Einsatzbedingungen Automatische Synchronisation für den gleichzeitigen Betrieb von bis zu zehn Sensoren auf engstem Raum UL gelistet nach kanadischen und US-amerikanischen Sicherheitsstandards Basics 1 Schaltausgang in pnp-Ausführung microsonic-Teach-in über Pin 5 0,18 mm bis 2,4 mm Auflösung Temperaturkompensation Betriebsspannung 9–30 V LinkControl zur Einstellung der Sensoren am PC Beschreibung Diese sehr robuste Ausführung besteht vom M30-Gehäuse bis zum M12-Rundsteckverbinder vollständig aus Metall. Da auf jegliche Bedienelemente und Leuchtmelder verzichtet wurde, sind die Sensoren besonders geeignet für den Einsatz unter extremen Umgebungsbedingungen mit hohen mechanischen Belastungen für Gehäuse und Steckverbinder. Die Sensoren sind in fünf Tastweiten verfügbar und decken einen Messbereich von 30 mm bis 8 m ab. Die Sensoren mit Schaltausgang kennen drei Betriebsarten: einfacher Schaltpunkt Zweiweg-Reflexionsschranke Fensterbetrieb Teach-in eines einfachen Schaltpunktes Zu erfassendes Objekt (1) in gewünschter Entfernung positionieren Pin 5 für ca. 3 Sekunden an +UB legen Abschließend Pin 5 erneut für ca. 1 Sekunde an +UB legen Teach-in einer Zweiweg-Reflexionsschranke mit einem fest montierten Reflektor Pin 5 für ca. 3 Sekunden an +UB legen Abschließend Pin 5 erneut für ca. 10 Sekunden an +UB legen Für die Einstellung eines Fensters Objekt auf der sensornahen Fenstergrenze (1) positionieren Pin 5 für ca. 3 Sekunden an +UB legen
