Einweg-Ultraschallsensor ews series

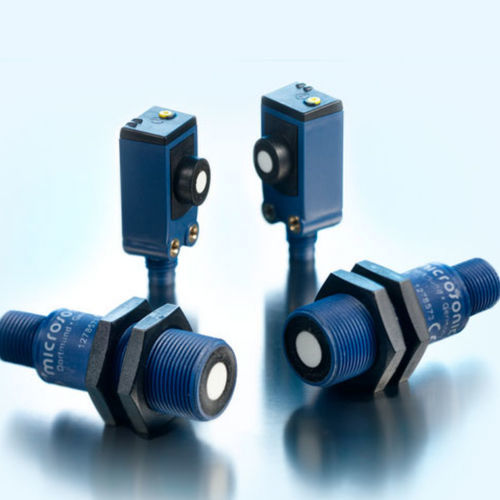

Ultraschall-Einwegschranke in verschiedenen Gehäusebauformen Highlights Sender und Empfänger im kubischen Miniaturgehäuse oder im M18 Gehäuse Baugleich mit vielen Einweg-Lichtschranken eine echte Alternative bei kritischen Anwendungen Bis zu 500 Hz Schaltfrequenz für schnelle Abtastvorgänge Basics 1 Schaltausgang in pnp-Ausführung Arbeitsabstand Sender – Empfänger von 10 bis 2.500 mm wählbar Teach-in über einen Taster Betriebsspannung 20-30 V Beschreibung Die Ultraschall-Einwegschranke ews wird zum berührungslosen Erfassen von Objekten gerade bei erschwerten Produktionsbedinungen wie z. B. transparenten Flaschen oder Plastikfolien eingesetzt. Die Einwegschranke ist sowohl im quaderförmigen Miniaturgehäuse als auch im zylindrischen M18-Gehäuse erhältlich. Die ews-Sensorfamilie deckt einen Arbeitsbereich von 10 mm bis 2.500 mm ab. Die Einwegschranke besteht aus zwei baugleichen Einheiten, die einmal als Sender und einmal als Empfänger betrieben werden. Über den Steuereingang erkennen die beiden Einheiten, ob sie als Sender oder Empfänger arbeiten sollen: Liegt Pin 2 +UB an, arbeitet diese Einheit als Sender. Das Funktionsprinzip Der Ultraschallsender ews sendet zyklisch Schallimpulse aus, die die zweite ews als Empfänger erfasst. Unterbricht oder dämpft ein Objekt die Messestrecke zwischen Sender und Empfänger, wird der Schaltausgang des Empfängers gesetzt. Teach-in Der Taster an der Oberseite der kubischen Einwegschranke ews-15/CD ermöglicht die Einstellung des Ansprechverzuges und der Ausgangsfunktion (Öffner/Schließer) des Empfängers.
