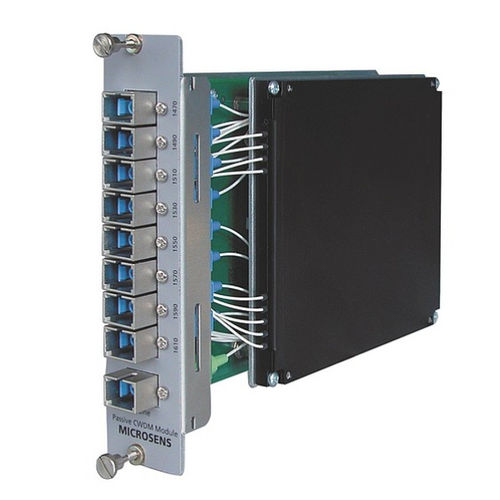

Modul-Multiplexer MS41641xM-22 series

LWLoptischWellenlänge

Passiver 8 Kanal CWDM MUX/DeMUX Verfielfachung der Übertragungskapazität von Glasfaserverbindungen Kombination unterschiedlicher Dienste auf einer Leitung optimierter optischer Aufbau für maximale Reichweiten höchste Flexibilität durch Kombination mit aktiven MICROSENS-Modulen mit CWDM-Option keine Stromversorgung notwendig Mit den passiven Multiplexern von MICROSENS können Übertragungskapazitäten von Glasfaserverbindungen vervielfacht werden. Hierzu werden mehrere optische Kanäle verschiedener Wellenlängen miteinander kombiniert. Somit lässt sich ein Vielfaches an Diensten gemeinsam und störungsfrei über eine Glasfaser übertragen. Für die Realisierung einer Übertragungsstrecke werden die Lichtfarben mit dem MUX-Einschub (wellenlängen-spezifischer Filter) auf eine Faser gebündelt (Multiplexing). Am anderen Ende der Strecke, dem Empfangsort, werden dann die Wellenlängen wieder aufgeteilt bzw. entbündelt (Demultiplexing). Eine Übertragungsstrecke setzt sich somit immer aus einem Multiplexer und einem Demultiplexer zusammen. Die passiven Multiplexer- bzw. Demultiplexer-Einschübe arbeiten im CWDM-Raster nach ITU G.694.2. Die Module gehören zu einer breiten Produktpalette an Funktions-Modulen für den Einbau in modulare Einschubsysteme von MICROSENS. Neben Tischgehäusen stehen dem Anwender 19"-Chassis zur Verfügung. Bei Verwendung von Mehrslot-Chassis kann der Multiplexer mit allen anderen Einschüben der Enterprise Access Familie beliebig kombiniert werden. Zusätzlich bietet MICROSENS aktive Umsetzer an für die optische bzw. elektrisch/optische Anpassung von Datenkanälen auf entsprechende CWDM-Wellenlängen und geforderte Reichweiten.
