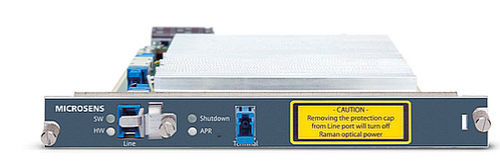

Signalverstärker MS430852M

optisch

Raman-Verstärker Externe 19"-Einheit Für DWDM-Anwendungen im C-Band (1530..1560 nm) und L-Band (1570..1600 nm) Bis 14 dB Leistungszuwachs Optionale Sicherheitsabschaltung Fernwartung Bestens geeignet für optische Metro-, Regional- und Weitverkehrsnetze Ein Raman-Verstärker ist optischer Verstärker der ein eingehendes, optisches Signal verstärkt, ohne dieses in ein elektrisches Signal umzuwandeln. Die Verstärkung ist unabhängig von der Wellenlänge des eingehenden optischen Signals und ist daher unabhängig von der eigentlichen Applikation. Mit dem Raman-Verstärker eigenen sich speziell für DWDM-Anwendungen da die einzelnen Wellenlängen ausgeglichen verstärkt werden. Bei Raman-Verstärkern bedient man sich der so genannten Ramanstreuung. Bei Einstrahlung einer optischen Pumpwelle (hohe Intensität) in Quarzglasfasern verstärkt ein Teil dieser Energie die eingehenden Lichtsignale. Vorteile gegenüber einem EDFA sind die gleichzeitige Abdeckung des das C- und L-Bandes, einen einstellbaren Verstärkungsbereich und eine über die gesamte Faser verteilte Verstärkung für ein besseres Signal-Rausch-Verhältnis. Der Raman-Verstärker von MICROSENS ist in Form eines 1HE-Chassis ausgelegt und besteht je nach Ausführung aus zwei oder drei Modulen. Das Modell mit zwei Pumpquellen leistet maximal 27 dBm, das Modell mit drei Pumpquellen maximal 28,5 dBm. Der Leistungszuwachs hängt allerdings stark vom Einsatz (Booster, Inline-Verstärker oder Preamplifi er) ab. Optional kann der Raman-Verstärker um eine automatische Sicherheitsvorrichtung erweitert werden, die bei einer Unterbrechung der Glasfaserverbindung den Verstärker abschaltet bzw. die Leistung auf die Laserklasse 1M reduziert.
