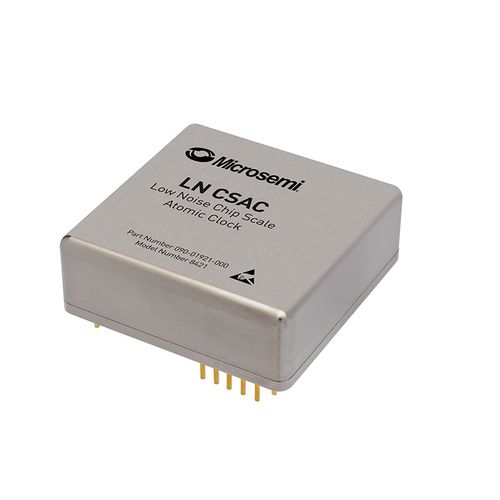

Taktgeber LN-CSAC

Die Kopplung der Atomuhr mit der spektralen Reinheit eines OCXO mit der niedrigsten Leistung (CSAC) hat einen außergewöhnlich stabilen Oszillator ermöglicht. Das Microsemi LN-CSAC fungiert als Frequenz- und Timing-Subsystem und erfordert gleichzeitig eine begrenzte Größe, Gewicht und Leistung. Es akzeptiert einen 1PPS-Eingang, der verwendet werden kann, um den 1PPS-Ausgang der Einheit mit einem externen Referenztakt mit einer Genauigkeit von ±100 ns zu synchronisieren oder seine Phase und Frequenz auf 1 ns bzw. 1,0 × 10-12 zu disziplinieren < 295mW Leistungsaufnahme < 46cm3 Volumen < 4 Minuten Zeit zum Sperren < 3x10-11-11 @1s Kurzzeitstabilität (Allan Abweichung) < 9x10-10-10 /mo Aging Rate (typisch) -10oC bis +70oC Betriebstemperatur 10MHz, 1PPS Ausgänge 1PPS-Eingang für die Synchronisation RS-232-Schnittstelle zur Überwachung und Steuerung Phasenrauschen - Sinuswelle ≤-85 dBc/Hz bei 1 Hz ≤-120 dBc/Hz bei 10 Hz ≤-140 dBc/Hz bei 100 Hz ≤-145 dBc/Hz bei 1 kHz ≤-150 dBc/Hz bei 10 kHz ≤-155 dBc/Hz bei ≥100 kHz LN-CSAC Developer's Kit (990-00565-000) HW-Plattform zur Evaluierung von LN-CSAC On-Board-Buchse für LN-CSAC HW im Lieferumfang enthalten, um die Montage des Evaluation-Boards zu ermöglichen Steckdosen-Netzteil RS-232-Kabel zum Anschluss des PCs an das Evaluation-Board
