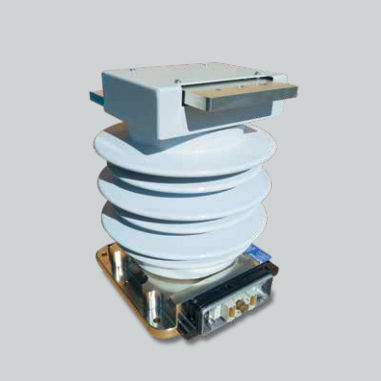

Elektrischer Energiezähler ECOMeter

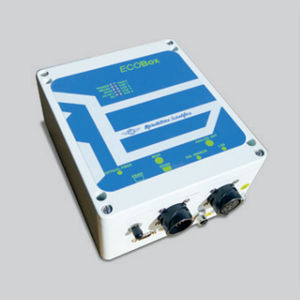

Der ECOMeter ist ein Messgerät, das einerseits die verbrauchte und rückgespeiste Wirk- oder Blindenergie eines Triebfahrzeugs misst und andererseits über eine Erweiterungsbox (ECOBox) die Übertragung von Informationen über die Netzspannung und den Netzstrom an die Traktionssteuerung (TCU) ermöglicht. Das Gerät ermöglicht die Erkennung der Art des Fahrleitungsspannungssystems. Es kann auf Schienenfahrzeugen eingesetzt werden, die in den Spannungssystemen AC 25 kV 50 Hz, AC 15 kV 16 7 Hz, DC 3 kV, DC 1,5 kV und DC 750 V arbeiten. Das Gerät stellt eine digitale Glasfaserkommunikation zur Erweiterungsbox zur Verfügung, um die Messdaten entsprechend der gewünschten Triebfahrzeugsteuerungsschnittstelle mit einer vernachlässigbaren Verzögerungszeit auszuarbeiten und umzuwandeln. Es werden die Netzspannung und der Netzstrom gemessen und der Energiewert gemäß EN 50463-2 berechnet. Diese Funktionalitäten werden nach EN 50463 als Spannungsmessfunktion (VMF), Strommessfunktion (CMF) und Energieberechnungsfunktion (ECF) bezeichnet. Die Kombination dieser drei Funktionen wird als Energiemessfunktion (EMF) bezeichnet. Alle diese Funktionen sind in dem Gerät integriert. Die Energiedaten werden über eine digitale Schnittstelle an ein Data Handling System (DHS) übertragen, um die Compiled Energy Billing Data (CEBD) zu erstellen und zu speichern. 1 O.F. Kommunikation 1 RS485 Hochgeschwindigkeits-Digitalsensor 1 RS485 für TCU 1 Ethernet-Kommunikation 6 Digitale Ausgänge konfigurierbar Das Gerät ist für den Einsatz in Schienenfahrzeugen geeignet und für die Installation auf dem Dach in der Nähe des Stromabnehmers konzipiert.
