Digital-analog-Wandler MCP47CMB22

LeistungSerieIndustrie

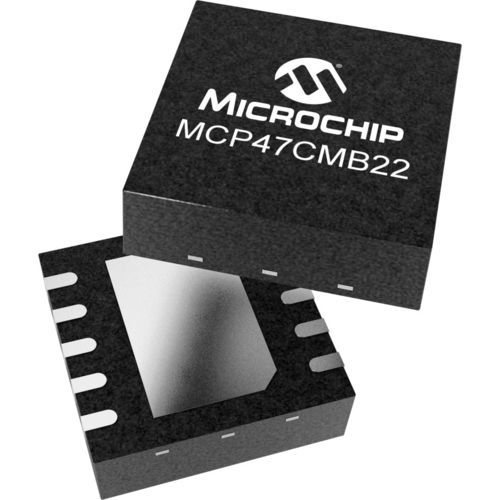

MCP47CMB22 ist ein zweikanaliger, gepufferter 12-Bit-Digital-Analog-Wandler (DAC) mit MTP-Speicher und einer I²C-kompatiblen seriellen Schnittstelle. Der Baustein bietet vier verschiedene Spannungsreferenzoptionen: VDD, externe VREF (gepuffert oder ungepuffert) und interne Bandgap. Er bietet 1 LSB integrale Nicht-Linearität (INL) bei niedrigem Stromverbrauch und einer schnellen Einschwingzeit von 16 µs. Dieser Baustein verfügt über einen integrierten MTP-Speicher, der bis zu 32 Mal für jedes spezifische Register beschrieben werden kann. Er eignet sich für Verbraucher- und Industrieanwendungen, wie z. B. Sollwert- oder Offset-Trimmung, Sensorkalibrierungen, Motorsteuerungsanwendungen und mehr. Produktmerkmale 12-Bit Auflösung I²C-Schnittstelle Betriebsspannungsbereich: 2,7V bis 5,5V 1 LSB Integrale Nichtlinearität (INL) Spezifikation Schnelle Einschwingzeit: 16 µs (typ) Größe des nichtflüchtigen Speichers (MTP): 32 Speicherplätze Power-on/Brown-out-Reset (POR/BOR) Schutz DAC-Spannungsreferenz-Optionen: Geräte-VDD, externe VREF (gepuffert oder ungepuffert), interne Bandlücke (1,227 V typisch) Gehäusetypen: 16-poliges 3 x 3 QFN, 10-poliges MSOP, 10-poliges 3 x 3 DFN Temperatur: -40°C bis +125°C Parametrik Auflösung - 12 Anzahl der Eingangskanäle - 2 Schnittstelle - I²C INL Max LSB - 1 Ausgangs-Einschwingzeit (μs) - 16 Speichertyp - Nicht-flüchtig
