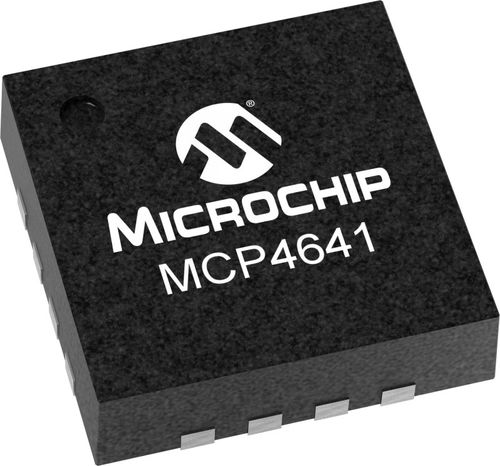

SMD-Potentiometer MCP4 series

manuelldigitalPräzision

Unser breites Portfolio an Digitalpotentiometern für präzisionsgesteuerte Anwendungen ermöglicht Ihnen die Entwicklung hochpräziser, mehrkanaliger, digital gesteuerter Widerstandslösungen mit kleinem Formfaktor. Wir bieten digitale Potentiometer mit typischen Endwiderständen von 2,1 kΩ, 5 kΩ, 10 kΩ, 50 kΩ und 100 kΩ. Diese Geräte sind mit einer Auflösung von 6, 7 oder 8 Bit erhältlich. Die seriellen Schnittstellenoptionen ermöglichen die einfache Integration des Geräts in Ihre Anwendung. Für einige Anwendungen ist die einfache Up/Down-Schnittstelle ausreichend. Bei Geräten mit höherer Auflösung (7-Bit und 8-Bit) ist oft ein direkter Lese-/Schreibzugriff auf das Wiper-Steuerregister erforderlich, was durch SPI- oder I2C-Schnittstellen unterstützt wird. SPI ist einfacher zu implementieren, aber I2C verwendet nur zwei Signale (Stifte) und kann mehrere Geräte auf dem seriellen Bus ohne zusätzliche Stifte unterstützen. Wir bieten sowohl flüchtige als auch nichtflüchtige (EEPROM) Bausteine an, die Ihnen die Flexibilität bieten, Ihr Systemdesign zu optimieren. Mit der integrierten EEPROM-Option können Sie digitale Potentiometereinstellungen speichern, wenn Ihr Gerät heruntergefahren wird, und sie bei einem Neustart des Geräts auf ihre ursprünglichen Werte zurücksetzen. Widerstandsnetzwerkkonfigurationen ermöglichen eine Minimierung der Gehäusegröße und der Kosten für die gewünschte Funktionalität. Wenn Sie beispielsweise in der MCP4017/18/19-Bausteinfamilie einen variablen Widerstand (Rheostat) wünschen, können Sie den MCP4019 in einem kostengünstigen 5-Pin-SC70-Gehäuse wählen, um die Funktionalität zu erreichen. In einigen Anwendungen sind aufeinander abgestimmte Komponenten entscheidend für die Systemleistung. Wir stellen zwei- und vierdimensionale Potentiometer-Widerstandsnetzwerke auf demselben Silizium her und stimmen sie genau aufeinander ab, um eine gute Passform für diese Arten von Anwendungen zu schaffen.
