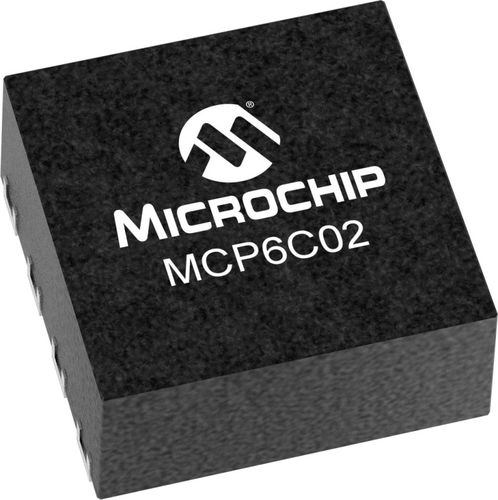

Leistungsverstärker MCP6C02

StromSpannungGleichtakt

Der High-Side-Strommessverstärker MCP6C02 bietet eine Eingangsoffsetspannungskorrektur für eine sehr geringe Offset- und Offsetdrift. Dieses Gerät wird mit voreingestellten Verstärkungen von 20, 50 und 100 V/V angeboten. Der Eingangs-Gleichtaktbereich reicht von 3V bis 65V, und die Betriebsspannung der Stromversorgung liegt zwischen 2V und 5,5V. Produktmerkmale Null-Drift-Architektur Bidirektionaler oder unidirektionaler Betrieb Maximaler Offset weniger als 16 µV Maximale Offsetdrift weniger als 85 nV/°C Spezifizierter Eingangs-Gleichtaktbereich: 3V bis 65V Verbesserte EMI-Unterdrückung Spezifiziert von -40 bis +125°C (SOT-23 Gehäuse) Spezifiziert von -40 bis +150°C (VDFN-Gehäuse) Kleines 6-Pin SOT-23 und 8-Pin 3x3 VDFN-Gehäuse AEC-Q100-qualifiziert Klasse 1: 6-poliges SOT-23-Gehäuse Klasse 0: 8-poliges VDFN-Gehäuse Parametrik CMRR Min (dB) - 132 Erhöhter EMI-Schutz - Ja Verstärkung (dB) - 20, 50, 100 Verstärkungsfehler Max (%) - 1,6 Eingangs-Gleichtaktspannung Max (V) Max V (Volt) - 65 Eingangs-Gleichtaktspannung Min dB (Dezibel) - 3 PSRR Min (dB) - 109 Vos-Abweichung Max µV (Mikrovolt) - 85 Vos Max µV (Mikrovolt) - 16
