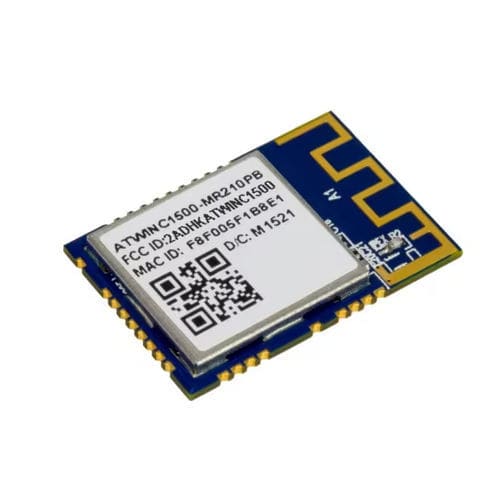

Wireless-Modul / WiFi ATWINC1500

Der ATWINC1500 von Microchip ist ein IEEE 802.11 b/g/n IoT-Netzwerk-Controller, dessen Netzwerk-Stack auf dem Chip integriert ist. Er ist das ideale Add-on zu bestehenden MCU-Lösungen und bietet Wi-Fi- und Netzwerk-Fähigkeiten über eine SPI-to-Wi-Fi-Schnittstelle. Er kann an jede SAM- oder PIC-MCU mit minimalen Ressourcenanforderungen angeschlossen werden. Der fortschrittlichste Modus des ATWINC1500 ist ein Single Stream 1x1 802.11n Modus. Sein Netzwerk-Stack besteht aus HTTP-, TCP-, IP- und Ethernet-Protokollen, die den Anwendungs-, Transport-, Internet- und Datenverbindungsschichten entsprechen. Die Merkmale des ATWINC1500: Ein vollständig integrierter Leistungsverstärker, LNA, Switch und Power Management. Interner Flash-Speicher zum Speichern der Firmware Und benötigt nur einen Hochgeschwindigkeitsquarz oder -oszillator (26 MHz) als Taktquelle Der ATWINC1500 ist in einem QFN-Gehäuse oder als zertifiziertes Modul erhältlich. Der ATWINC1510 erweitert den ATWINC1500 mit 4 MB Flash um 8 MB Flash-Speicher für noch mehr Flexibilität und die Möglichkeit, Host-MCU-Dateien zu speichern. Ein MCU-Host-Treiber ist im Advanced Software Framework (ASF) und in MPLAB® Harmony v3 zu finden. Hier finden Sie eine Schritt-für-Schritt-Anleitung für die Konfiguration des WINC1500 mit MPLAB Harmony 3. Der kostenlose und vertrauliche Wireless Check Online Design Review Service von Microchip steht Kunden zur Verfügung, die unsere Produkte für ihr Anwendungsdesign ausgewählt haben*. Produktmerkmale Netzwerkdienste: DHCP, DNS, TCP/IP (IPv4), UDP, HTTP, HTTPS Einzelband 2,4GHz b/g/n IoT-Netzwerk-Controller Extrem niedriger Stromverbrauch Betriebsspannung: 3,0 V bis 4,2 V Serielle Host-Schnittstelle: SPI Integriert in Atmel Studio 7 - siehe ASF Release Notes Atmel Software Framework (ASF) als kostenloser Software-Download verfügbar
