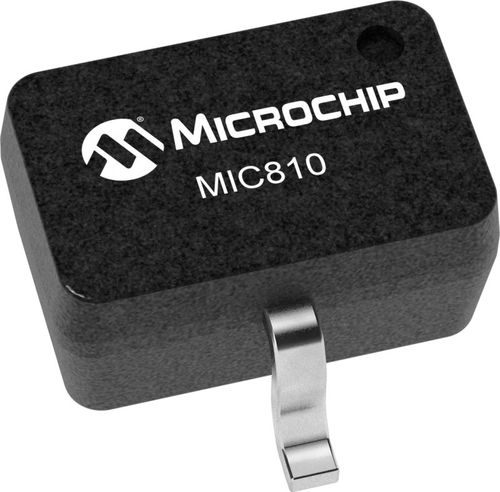

Mikroprozessor-Administrator MIC810

Die MIC809 und MIC810 sind preiswerte Mikroprozessor-Überwachungsschaltungen, die die Stromversorgung in mikroprozessorbasierten Systemen überwachen. Die Funktion dieser Bausteine besteht darin, einen Reset auszulösen, wenn die Stromversorgung unter einen bestimmten Reset-Schwellenwert fällt. Es stehen mehrere verschiedene Reset-Schwellenwerte zur Verfügung, um Systeme mit 3 V, 3,3 V oder 5 V zu versorgen. Das MIC809 verfügt über einen Active-Low- /RESET-Ausgang, während das MIC810 einen Active-High-RESET-Ausgang bietet. Der Reset-Ausgang bleibt garantiert für mindestens 140 ms aktiviert, nachdem VCC über den festgelegten Reset-Schwellenwert gestiegen ist. Da die MIC809/810 über eine Push-Pull-Ausgangsstufe verfügt, ist kein Pull-Up-Widerstand am Ausgang erforderlich. Das MIC809/810 wird in einem 3-poligen SOT-23- und SC-70-Gehäuse geliefert. Das MIC809 ist auch mit einem kürzeren Reset-Timeout (min. 30 ms) erhältlich. Siehe MIC809-5. Zusätzliche Merkmale Präzisions-Spannungsmonitor für 3V, 3,3V oder 5V Stromversorgungen /RESET bleibt bei VCC bis zu 1,4 V für Bauteile im SOT-23-Gehäuse gültig /RESET bleibt bei VCC bis zu 1V für SC70-Gehäuse gültig Typischerweise weniger als 15µA Versorgungsstrom bei Bauteilen im SOT-23-Gehäuse 5µ typischer Versorgungsstrom für SC70-Gehäuseteile 140ms minimale Reset-Pulsbreite verfügbar Erhältlich im 3-Pin-Gehäuse SOT-23 und SC-70
