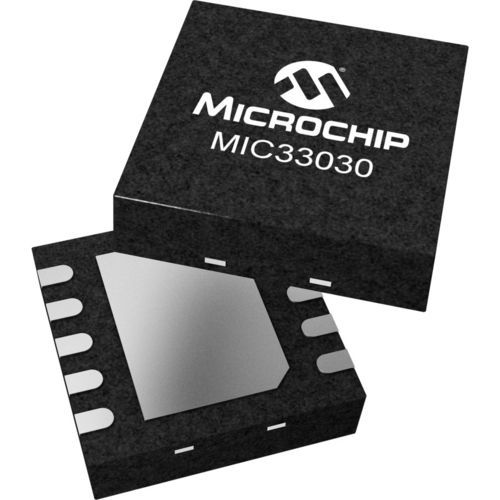

Elektronischer Leistungsregler MIC33030

DCSchaltfrequenzSynchron

Der MIC33030 ist ein hocheffizienter 8MHz-400mA-Synchron-Abwärtsregler mit einer internen Induktivität und HyperLight Load®-Modus. HyperLight Load® bietet einen sehr hohen Wirkungsgrad bei geringen Lasten und ein ultraschnelles Einschwingverhalten, das perfekt für die Versorgung von Prozessorkernspannungen geeignet ist. Ein zusätzlicher Vorteil dieser proprietären Architektur ist die sehr geringe Ausgangswelligkeit über den gesamten Lastbereich durch die Verwendung kleiner Ausgangskondensatoren. Das winzige 2,0 mm x 2,5 mm große Gehäuse spart mit einer integrierten Induktivität wertvollen Platz auf der Leiterplatte und erfordert nur zwei externe Kondensatoren. Das MIC33030 ist für den Einsatz mit winzigen Ausgangskondensatoren von nur 2,2µF ausgelegt. Dadurch bietet das MIC33030 die Benutzerfreundlichkeit eines LDO mit der Effizienz eines HyperLight Load® DC-Wandlers. Der MIC33030 erreicht im HyperLight Load®-Modus einen Wirkungsgrad von bis zu 75 % bei 1 mA und einem sehr niedrigen Ruhestrom von 21 µA. Bei höheren Lasten bietet der MIC33030 eine konstante Schaltfrequenz von bis zu 8MHz. Der MIC33030 ist in einem 10-Pin-Gehäuse (2,5 mm x 2,0 mm) mit einem Sperrschichttemperaturbereich von -40°C bis +125°C erhältlich. Produktmerkmale Vereinfacht das Design auf zwei externe Kondensatoren Eingangsspannung: 2,7V bis 5,5V Genauigkeit der Ausgangsspannung von ±2,5% über die Temperatur 400mA Ausgangsstrom Wirkungsgrad bis zu 75% bei 1mA 21µA typischer Ruhestrom Bis zu 8MHz PWM-Betrieb im Dauermodus Extrem schnelles Einschwingverhalten 30mVpp Restwelligkeit im HyperLight Load® Modus 7mV Ausgangsspannungswelligkeit im vollen PWM-Modus Vollständig integrierte MOSFET-Schalter 0.01µA Abschaltstrom Thermische Abschaltung und Strombegrenzungsschutz Feste und einstellbare Ausgangsspannungsoptionen verfügbar (0,7 V bis 3,6 V) 2.5mm x 2,0mm 10-polig
